MER2-160-75GC大恒图像水星千兆网彩色工业相机

水星二代160万像素GigE接口工业相机

水星二代MER2-G系列是大恒图像自主研发的工业面阵数字相机，结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ISP）算法，提供多种采集方式。MER2-160-75GC 相机采用全局曝光的Sony IMX273 CMOS 感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

水星MER2-G(-P)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

■ 自动增益、自动曝光、ROI

■ 像素合并（Binning）、像素抽样（Decimation）

■ 查找表、参数组、定时器、计数器

■ Gamma、黑电平、数字移位、锐化

■ 彩色相机支持颜色转换、环境光源预设、白平衡、饱和度功能

■ 黑白相机支持降噪

■ 取消参数范围限制控制

■ 16K用户数据区

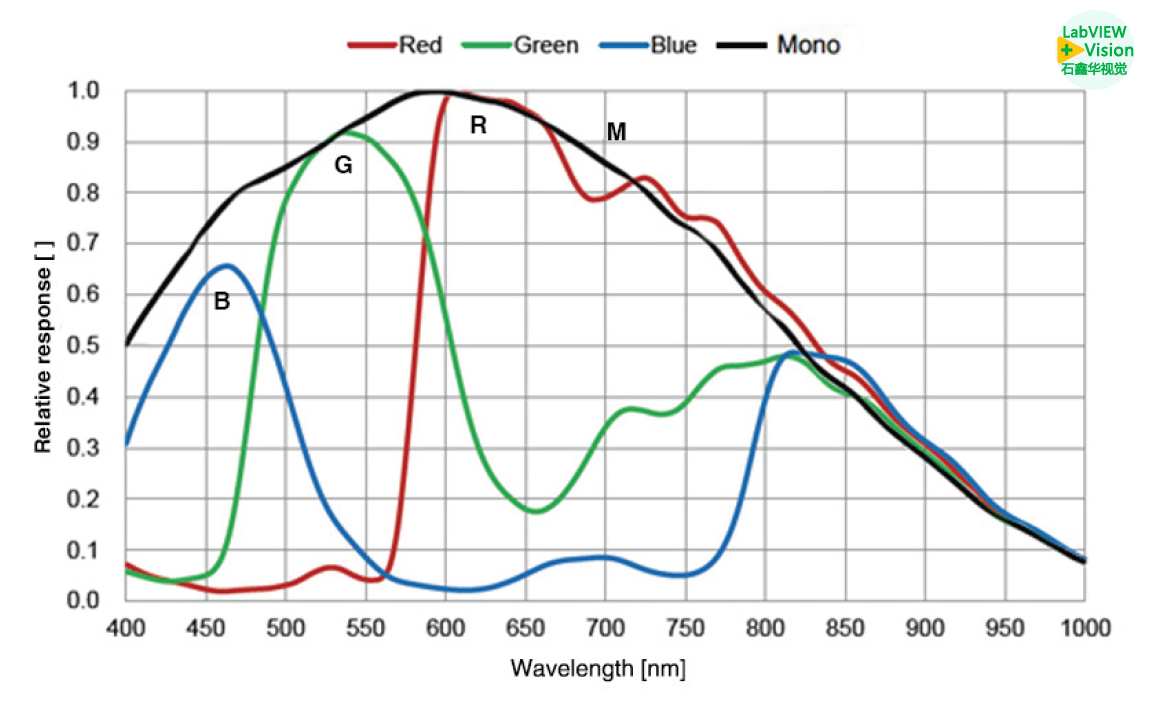

光谱曲线

规格参数

型号	MER2-160-75GC	MER2-160-75GC-P	MER2-160-75GM	MER2-160-75GM-P
信噪比	40.75 dB	40.76 dB	40.66 dB	40.61 dB
光谱	彩色		黑白
像素格式	Bayer RG8 / Bayer RG12		Mono8 / Mono12
品牌	大恒图像
分辨率	1440(H) × 1080(V)
传感器	Sony 1/2.9“ IMX273 Global shutter CMOS
像元尺寸	3.45μm × 3.45μm
帧率	75.6 fps
模数转换精度	12 bit
像素深度	8 bit，12 bit
曝光时间	极小：1μs ~ 100μs，实际步长：1μs；标准：20μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，2×1，2×2
像素抽样	FPGA：1×1，1×2，2×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO
数据接口	MER2-G：GigE接口；MER2-G-P：GigE PoE接口
供电要求	12VDC-10% ~ 24VDC+10% 电源，MER2-G-P 支持 PoE 供电（兼容IEEE802.3af）
额定功率	MER2-G：3.2W @ 12VDC；MER2-G-P：3.2W @ 12VDC；3.50W @ PoE
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C / CS
机械尺寸	MER2-G：29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件） MER2-G-P：29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件）
重量	MER2-G：65 g；MER2-G-P：75 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，UL，GigE Vision®，GenICam®
