MER2-2002-20U3C-L大恒图像水星USB3.0彩色工业相机

水星二代2000万像素无I/O口工业相机

水星二代相机结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ ISP）算法，提供多种采集方式。MER2-2002-20U3C-L相机采用逐行曝光的 Onsemi AR2020 CMOS感光芯片，通过USB3.0数据接口进行图像数据的传输，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。相比MER2-2002-20U3C型号来说， MER2-2002-20U3C-L取消了I/O接口，因此质量更轻更具性价比。

水星MER2-U3(-L)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

■ 触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

■ 像素抽样（Decimation）、Binning、数字移位和黑电平功能

■ 支持 Gamma 校正，优化采集图像的亮度

■ 支持全局复位释放曝光模式（GRR），可有效避免拖影

■ 彩色相机支持环境光源预设、颜色转换、饱和度功能

■ 黑白相机支持降噪和锐化功能

■ 查找表、参数组、计数器、定时器

■ 支持取消参数范围限制，可扩大曝光、增益等参数的范围值

■ 提供 512KB 用户数据区，保存算法系数、参数配置等

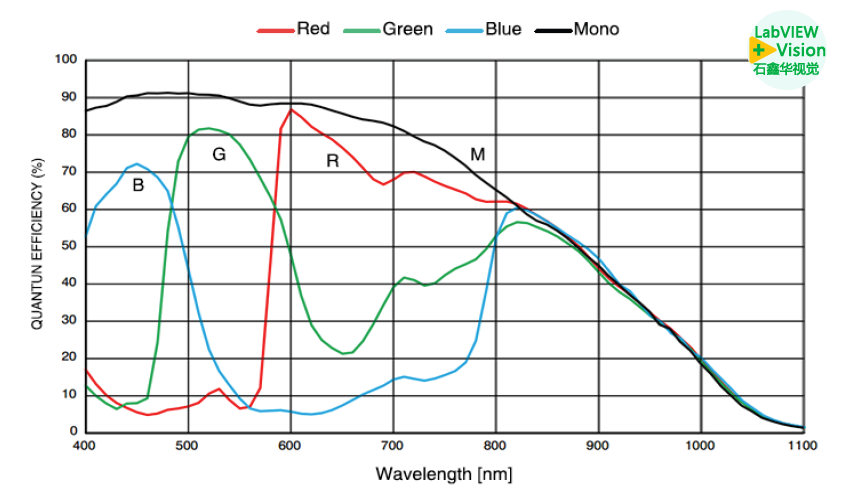

光谱曲线

规格参数

型号	MER2-2002-20U3C	MER2-2002-20U3C-L	MER2-2002-20U3M	MER2-2002-20U3M-L
光谱	彩色		黑白
像素格式	Bayer GR8 / Bayer GR10		Mono8 / Mono12
信噪比	39.27 dB		39.41 dB
品牌	大恒图像
分辨率	5120(H) × 3840(V)
传感器	Onsemi 1/1.8" AR2020 Rolling shutter CMOS
像元尺寸	1.4μm × 1.4μm
帧率	20.7 fps
模数转换精度	10 bit
像素深度	8 bit，10 bit
曝光时间	标准：26μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.375dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4；Sensor：1×1，2×2，4×4
像素抽样	Sensor：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发（-L 型号无外触发）
工作方式	单帧采集，连续采集，软触发采集，外触发采集（-L 型号无外触发采集）
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO （-L 型号不支持 I/O接口）
数据接口	USB3.0
供电要求	USB3.0接口供电
额定功率	2.00 W @ 5 VDC
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C / CS
机械尺寸	29(W) ×29(H) × 29(L) mm（不含镜头接口和连接件）
重量	MER2-U3：65 g；MER2-U3-L：61 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam®
