MER2-280-139U3M-L大恒图像水星USB3.0黑白工业相机

水星二代280万像素无I/O口工业相机

水星二代相机结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ISP）算法，提供多种采集方式。MER2-280-139U3M-L相机采用全局曝光的Sony IMX421 CMOS感光芯片，通过USB3.0数据接口进行图像数据的传输，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。相比MER2-280-139U3M型号来说， MER2-280-139U3M-L取消了I/O接口，因此质量更轻更具性价比。

水星MER2-U3(-L)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

■ 像素抽样（Decimation）、Binning、黑电平、数字移位

■ 支持 Gamma 校正，优化采集图像的亮度

■ 彩色相机支持环境光源预设、颜色转换、饱和度功能

■ 黑白相机支持锐化和降噪功能

■ 支持序列功能，最多可预设 8 组不同的参数

■ 查找表、参数组、计数器、定时器

■ 支持取消参数范围限制，可扩大曝光、增益等参数的范围值

■ 提供 512KB 用户数据区，存放大容量数据和文件

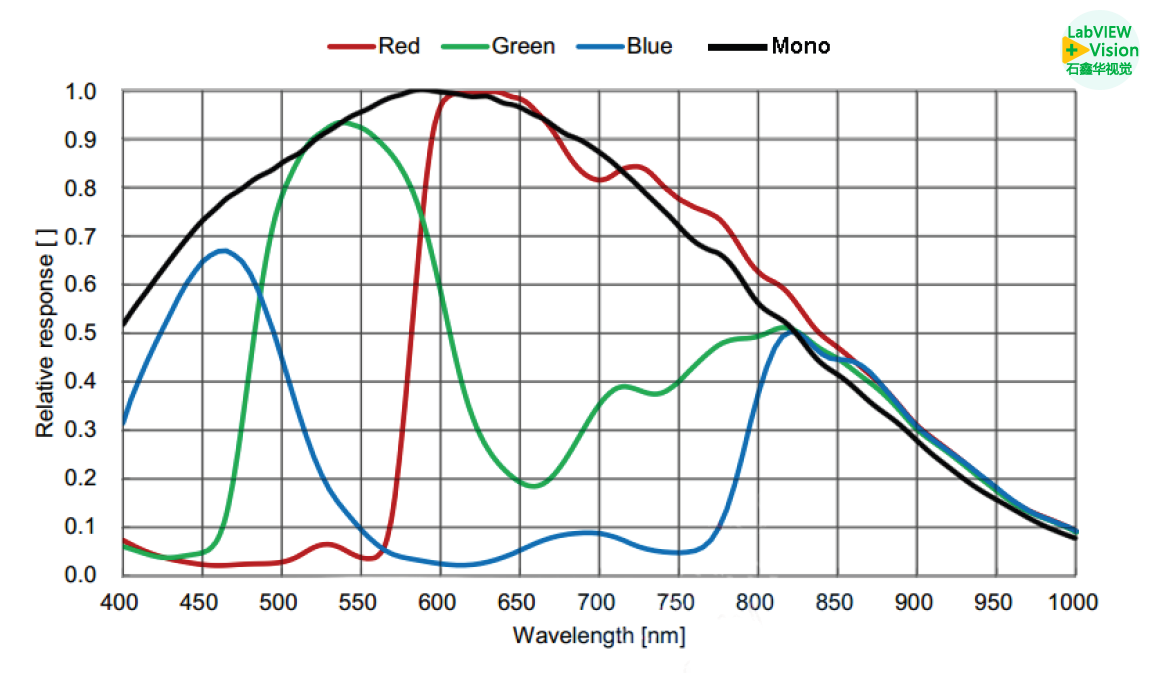

光谱曲线

规格参数

型号	MER2-280-139U3C	MER2-280-139U3C-L	MER2-280-139U3M	MER2-280-139U3M-L
光谱	彩色		黑白
像素格式	Bayer RG8 / Bayer RG10 / Bayer RG12		Mono8 / Mono10 / Mono12
信噪比	43.9 dB		44 dB
品牌	大恒图像
分辨率	1936(H) × 1464(V)
传感器	Sony 2/3“ IMX421 Global shutter CMOS
像元尺寸	4.5μm × 4.5μm
帧率	139.2 fps
模数转换精度	10 bit，12 bit
像素深度	8 bit，10 bit，12 bit
曝光时间	极小：1μs ~ 5μs，实际步长：0.1μs；标准：9μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发（-L 型号无外触发）
工作方式	单帧采集，连续采集，软触发采集，外触发采集（-L 型号无外触发采集）
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1路光耦隔离输出，2 路双向 GPIO （-L 型号不支持 I/O接口）
数据接口	USB3.0
供电要求	USB3.0接口供电
额定功率	2.95 W @ 5 VDC
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C / CS
机械尺寸	29(W) ×29(H) × 29(L) mm（不含镜头接口和连接件）
重量	MER2-U3：65 g；MER2-U3-L：61 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam®

IO接口

注：MER2-U3-L系列无I/O接口，仅适用MER2-U3系列

机械尺寸

MER2-280-139U3M/C

MER2-280-139U3M/C-L
