ME2C-2002-6GC大恒图像水星China GigE POE彩色工业相机
ME2C-2002-6GC大恒图像水星China GigE POE彩色工业相机
水星二代China 2000万像素GigE接口工业相机，面向国产化需求，性价比更高，多种分辨率、帧率可选、提供多种采集方式。
ME2C相机结构紧凑， 外观小巧（29×29mm）， 内置优异的图像处理（ ISP） 算法， 提供多种采集方式， 面向国产化需求。ME2C-2002-6GC 相机采用逐行曝光的 Onsemi AR2020 CMOS 感光芯片， 通过GigE数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是极具市场竞争力 、价格优势和高性价比的工业数字相机产品。
水星ME2C-G(-P)系列工业相机
应用领域
工业检测、医疗、科研、教育等领域。
功能特性
l 两种曝光模式：定时曝光模式（Timed 模式）和触发宽度曝光模式（TriggerWidth 模式）
l 像素抽样、Binning、数字移位、黑电平、静态坏点校正
l 支持 Gamma 和锐化，优化采集图像的亮度和边缘清晰度
l 支持 Burst 采集、电平控制曝光功能
l 查找表、参数组、计数器和定时器功能
l 彩色相机支持环境光源预设、颜色转换、饱和度功能
l 黑白相机支持降噪功能

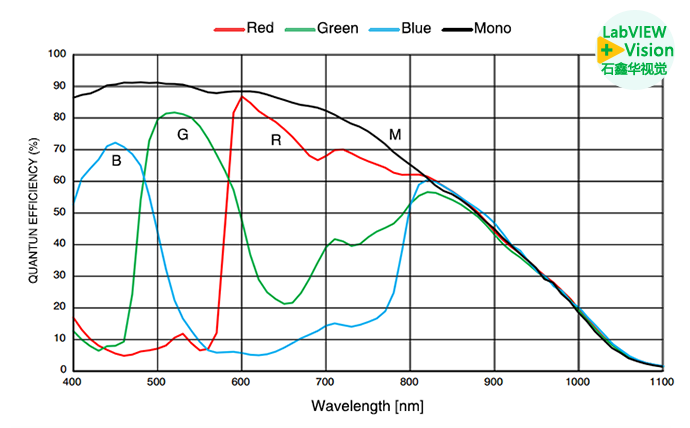

光谱曲线
规格参数
型号 | ME2C-2002-6GC | ME2C-2002-6GM |
品牌 | 大恒图像 | |
系列 | 水星ME2C-G | |
分辨率 | 5120(H) × 3840(V) | |
传感器 | ON Semi 1/1.8“AR2020 Rolling shutter CMOS | |
像元尺寸 | 1.4μm × 1.4μm | |
帧率 | 5.98 fps | |
模数转换精度 | 10 bit | |
像素深度 | 8 bit，10 bit | |
光谱 | 彩色 | 黑白 |
图像数据格式 | Bayer GR8 / Bayer GR10 | Mono8 / Mono10 |
信噪比 | 38.52 dB | 38.48 dB |
曝光时间 | 标准：26μs ~ 1s，实际步长：1 行周期 | |
增益 | 0dB ~ 24dB；默认值0dB，步长0.375dB | |
Binning | FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4；Sensor：1×1，2×2，4×4 | |
像素抽样 | Sensor：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 | |
同步方式 | 外触发，软触发 | |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO | |
数据接口 | GigE | |
供电要求 | 12VDC-10% ~ 24VDC+10% 电源 | |
额定功率 | 2.13W @ 12VDC | |
工作温度 | 0° C ~ +45° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C/CS | |
机械尺寸 | 29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件） | |
重量 | 68 g | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows，Linux，Mac OS | |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam® | |
IO接口
机械尺寸
