ME2C-507-23GM(-P)-NIR大恒图像水星China GigE黑白近红外工业相机

水星二代China 500万像素GigE接口工业相机，面向国产化需求，性价比更高，多种分辨率、帧率可选、提供多种采集方式。

水星二代China相机结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ ISP）算法，提供多种采集方式，面向国产化需求。ME2C-507-23GM(-P)-NIR相机采用逐行曝光的Onsemi AR0522 CMOS 感光芯片，优化了芯片在近红外波段的响应，相机通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是极具市场竞争力、价格优势和高性价比的工业数字相机产品。

水星ME2C-G(-P)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

l 触发模式：帧开始触发（Frame Start）

l 支持 Gamma、黑电平、查找表、参数组功能

l 取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

l 支持调节包长、包间隔、预留带宽，优化多机同时采集传输

l 提供 16KB 用户数据区，保存算法系数、参数配置等

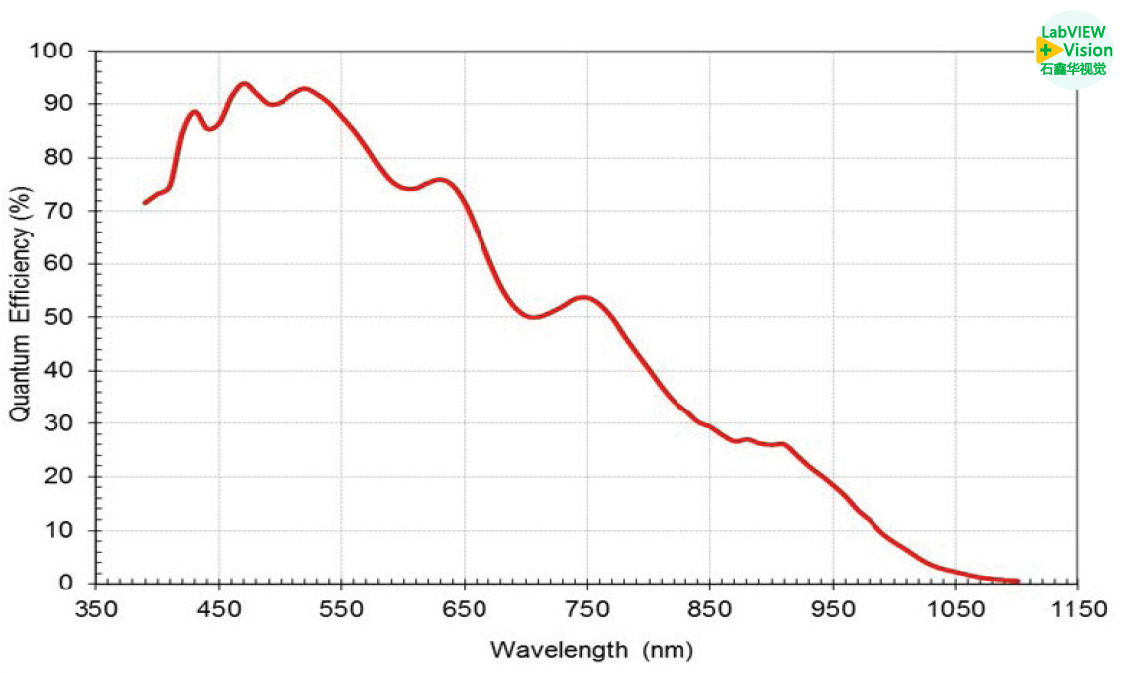

光谱曲线

规格参数

型号	ME2C-507-23GM-NIR	ME2C-507-23GM-P-NIR
品牌	大恒图像
系列	水星ME2C-G(-P)
分辨率	2592(H) × 1944(V)
传感器	ON 1/2.5" AR0521 Rolling shutter CMOS
像元尺寸	2.2μm × 2.2μm
帧率	23.3 fps
模数转换精度	12 bit
像素深度	8 bit，12 bit
光谱	黑白，近红外
图像数据格式	Mono8 / Mono12
信噪比	40.03 dB	40.2 dB
曝光时间	标准：20μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 23.6dB；默认值0dB，步长0.1dB
Binning	不支持
像素抽样	不支持
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	GigE	GigE POE
供电要求	12VDC-10% ~ 24VDC+10% 电源，ME2C-G-P 支持 PoE 供电（兼容IEEE802.3af）
额定功率	2.02W @ 12VDC	2.02W @ 12VDC；2.49W @ PoE
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C/CS
机械尺寸	ME2C-G：29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件） ME2C-G-P：29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件）
重量	ME2C-G：65 g；ME2C-G-P：75 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam®
