ME2C-051-120GC(-P)大恒图像水星China GigE彩色工业相机

水星二代China 51万像素GigE接口工业相机，面向国产化需求，性价比更高，多种分辨率、帧率可选、提供多种采集方式。

水星二代China相机结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ISP）算法，提供多种采集方式，面向国产化需求。ME2C-051-120GC(-P)相机采用全局曝光的 Onsemi PYTHON 480 CMOS 感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是极具市场竞争力、价格优势和高性价比的工业数字相机产品。

水星ME2C-G(-P)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

l 两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

l 支持 Gamma、像素抽样、Binning、黑电平

l 支持查找表、参数组功能

l 彩色相机支持环境光源预设、颜色转换、饱和度功能

l 取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

l 支持调节包长、包间隔、预留带宽，优化多机同时采集传输

l 提供 16KB 用户数据区，保存算法系数、参数配置等

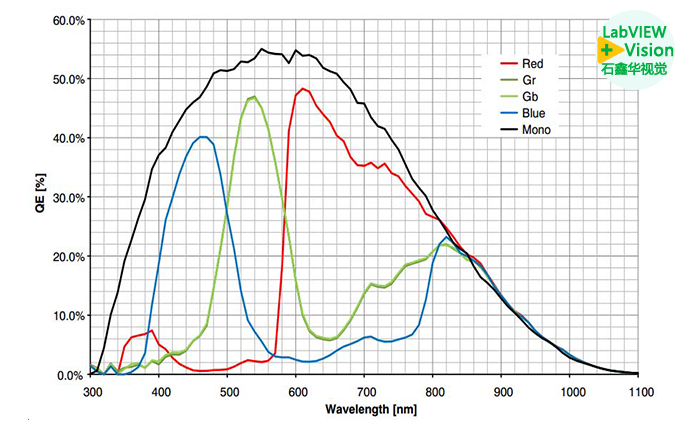

光谱曲线

规格参数

型号	ME2C-051-120GC	ME2C-051-120GC-P	ME2C-051-120GM	ME2C-051-120GM-P
品牌	大恒图像
系列	水星ME2C-G(-P)
分辨率	808(H) × 608(V)
传感器	ON 1/3.6" PYTHON 480 Global shutter CMOS
像元尺寸	4.8μm × 4.8μm
帧率	120 fps
模数转换精度	10 bit
像素深度	8 bit，10 bit
光谱	彩色		黑白
图像数据格式	Bayer RG8 / Bayer RG10		Mono8 / Mono10
信噪比	39.41 dB		39.96 dB
曝光时间	标准：5μs ~ 1s，实际步长：1μs
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，2×1，2×2
像素抽样	FPGA：1×1，1×2，2×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	GigE	GigE POE	GigE	GigE POE
供电要求	12VDC-10% ~ 24VDC+10% 电源，ME2C-G-P 支持 PoE 供电（兼容IEEE802.3af）
额定功率	2.21W @ 12VDC	1.83W @ 12VDC 2.59W @ PoE	2.21W @ 12VDC	1.83W @ 12VDC 2.59W @ PoE
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C/CS
机械尺寸	ME2C-G：29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件） ME2C-G-P：29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件）
重量	ME2C-G：65 g；ME2C-G-P：75 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam®
