ME2P-2621-4GM-P-VF8大恒图像水星二代Plus GigEVision黑白POE移轴工业相机

水星二代Plus 2620万像素千兆网接口面阵相机

ME2P-2621-4GM-P-VF8是大恒图像推出的移轴相机，相机镜头与sensor平面角度0~8 度可调（垂直），侧拍时可增加相机景深，适于需要倾斜拍摄的条件下。ME2P-2621-4GM-P-VF8相机采用全局曝光的Gpixel GMAX0505 CMOS感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，且相机四面设有螺孔，能够灵活安装并稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

水星二代Plus ME2P-G-P系列POE工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

l Gamma、黑电平、数字移位

l 静态坏点校正、锐化

l 像素合并（Binning）、像素抽样（Decimation）

l 彩色型号相机支持颜色转换、环境光源预设、饱和度、白平衡等功能

l 黑白型号相机支持降噪功能

l 计数器、定时器、查找表、参数组

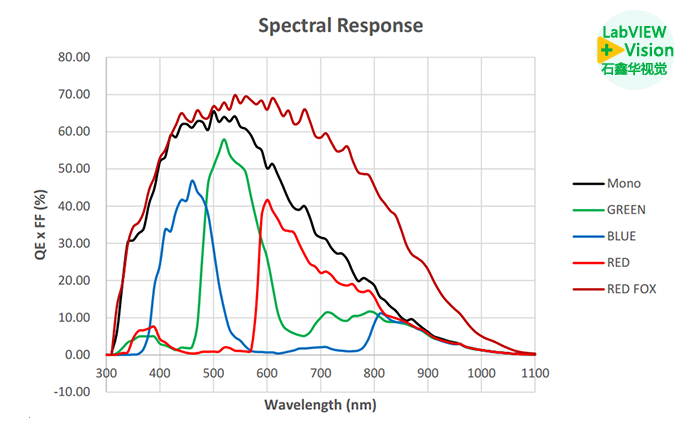

光谱曲线

规格参数

型号	ME2P-2621-4GC-P-HF8/VF8	ME2P-2621-4GM-P-HF8/VF8
品牌	大恒图像
系列	水星ME2P-G-P
分辨率	5120(H) × 5120(V)
传感器	Gpixel 1.1” GMAX0505 Global shutter CMOS
像元尺寸	2.5μm × 2.5μm
帧率	4.5 fps
模数转换精度	12 bit
像素深度	8 bit，12 bitt
光谱	彩色	黑白
图像数据格式	Bayer GB8 / Bayer GB12	Mono8 / Mono12
信噪比	35.65 dB	35.93 dB
曝光时间	标准：14μs ~ 1s，实际步长：1μs
增益	0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	水平 FPGA，垂直Sensor：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

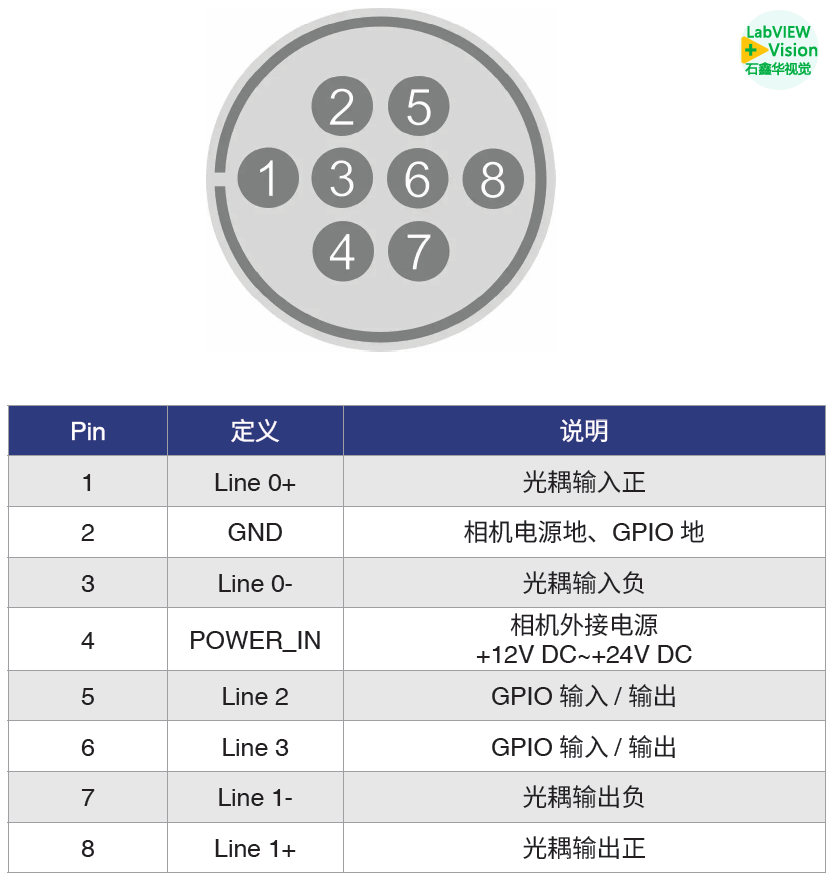

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO
数据接口	GigE PoE
供电要求	PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源
额定功率	3.64 W @ 12 VDC；4.36 W @ PoE
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C/CS

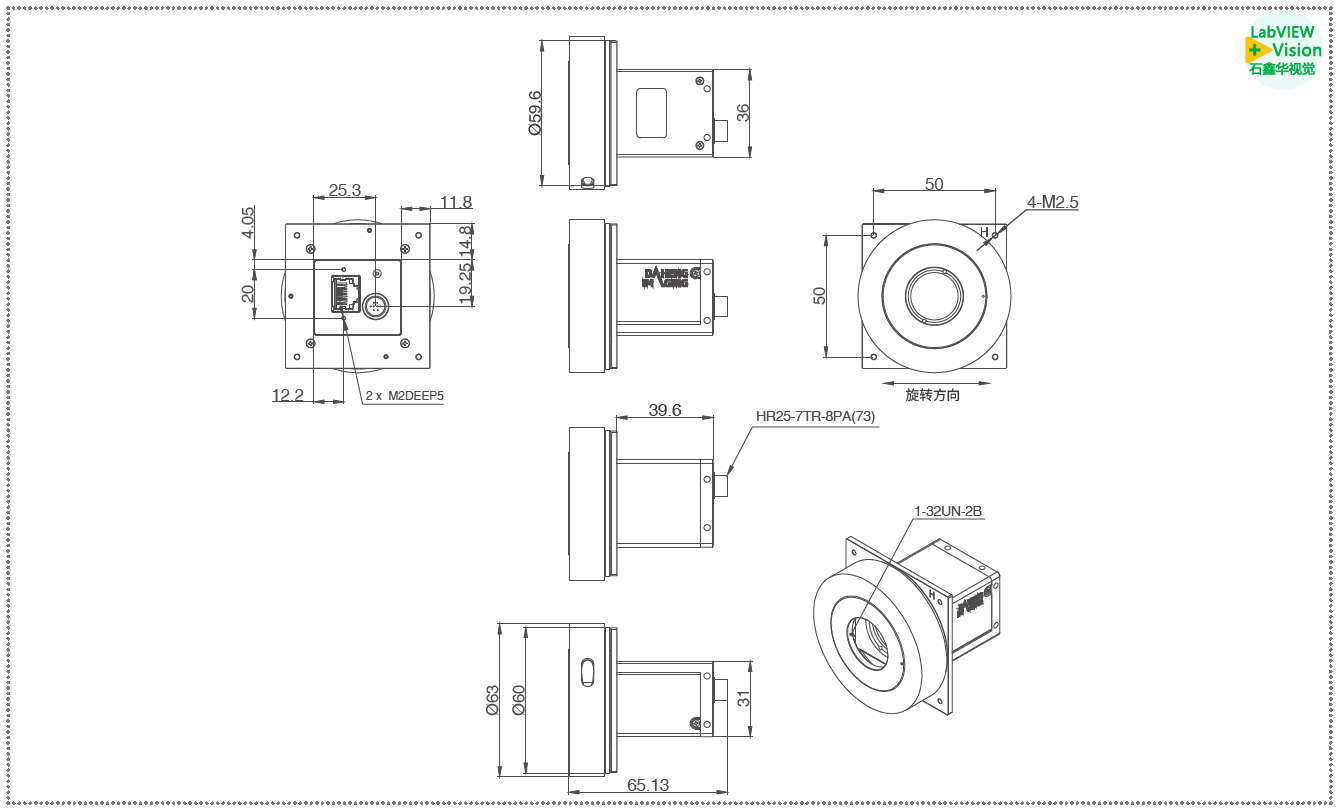

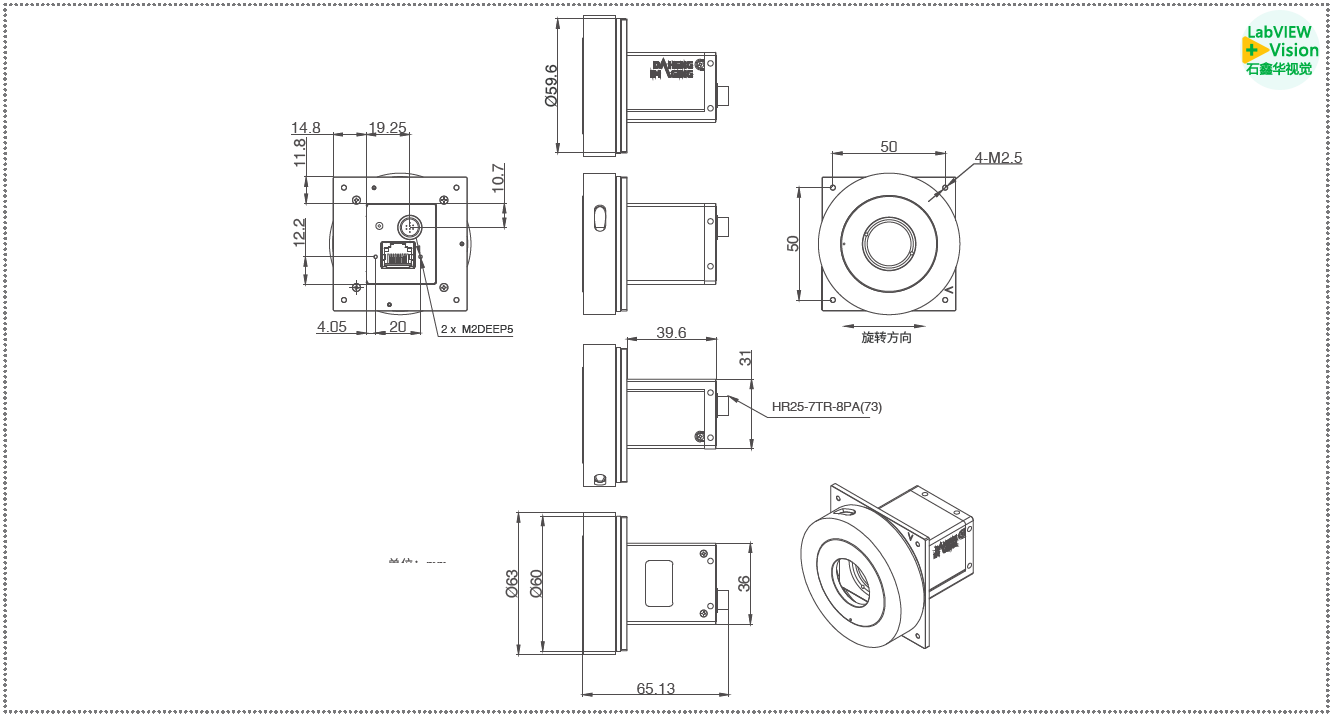

机械尺寸	36(W) × 31(H) × 50.6(L) mm（不含镜头接口和连接件）
重量	75 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
