ME2P-1230-9GC-P大恒图像水星二代Plus GigEVision彩色POE工业相机

水星二代Plus 1230万像素千兆网接口面阵相机

ME2P-1230-9GC-P 相机采用全局曝光的Sony IMX304 CMOS 感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，且相机四面设有螺孔，能够灵活安装并稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

水星二代Plus ME2P-G-P系列POE工业相机

应用领域

工业检测、医疗、科研、教育等领域。

l 计数器、定时器、查找表、参数组功能

l Gamma、锐化、黑电平、静态坏点校正功能

l 像素抽样（Decimation）、Binning、数字移位功能

l 黑白型号相机支持降噪功能

l 彩色型号相机支持环境光源预设、颜色转换、饱和度调节功能

l 取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

l 提供 16KB 用户数据区，保存算法系数、参数配置等

型号	ME2P-1230-9GC-P	ME2P-1230-9GM-P
品牌	大恒图像
系列	水星ME2P-G-P
分辨率	4096(H) × 3000(V)
传感器	Sony 1.1" IMX304 Global shutter CMOS
像元尺寸	3.45μm × 3.45μm
帧率	9fps
模数转换精度	12 bit
像素深度	8 bit，12 bitt

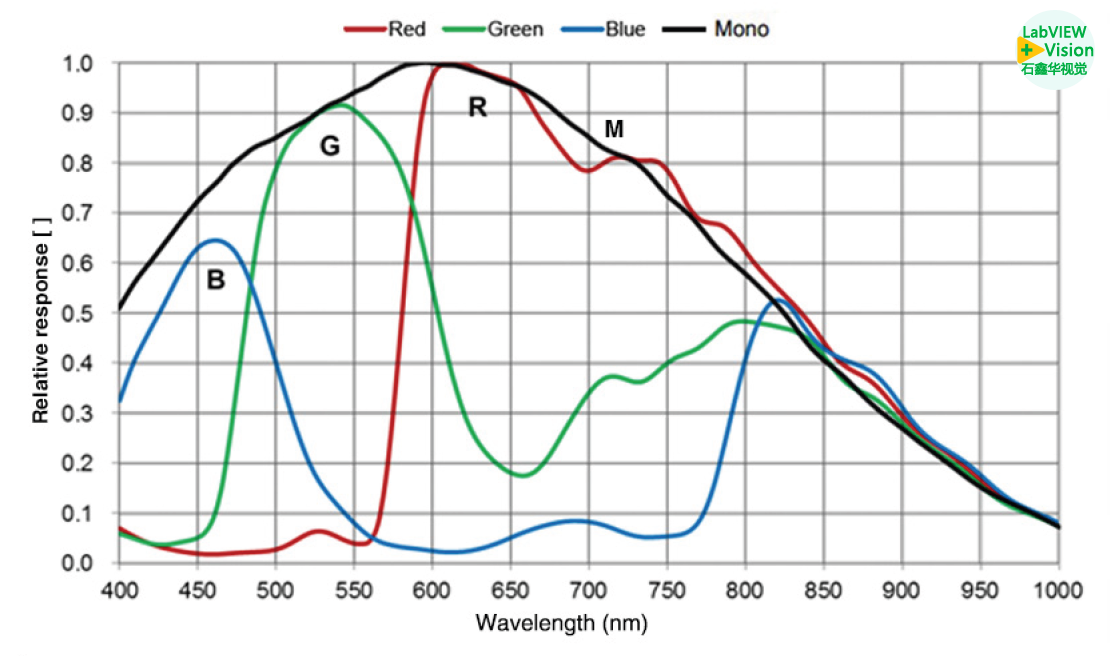

光谱	彩色	黑白
图像数据格式	Bayer RG8 / Bayer RG12	Mono8 / Mono12
信噪比	40.48 dB	40.66 dB
曝光时间	极小：1μs ~ 5μs，实际步长：0.1μs；标准：36μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发，IEEE1588V2(PTP)，Action、Schedule Action
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO
数据接口	GigE PoE
供电要求	PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源
额定功率	2.82 W @ 12 VDC；3.04 W @ PoE
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C/CS
机械尺寸	36(W) × 31(H) × 50.6(L) mm（不含镜头接口和连接件）
重量	75 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
