ME2P-530-72U3C大恒图像水星二代Plus USB3Vision彩色工业相机
水星二代Plus 530万像素USB3.0接口面阵相机
水星二代Plus 相机小巧轻便， 坚固耐用， 四面设有螺钉安装孔位， 可以在不同结构下灵活安装。ME2P-530-72U3C相机采用全局曝光的Onsemi PYTHON 5000 CMOS感光芯片， 通过USB3.0数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。
水星二代Plus ME2P-U3系列工业相机
应用领域
工业检测、医疗、科研、教育等领域。
功能特性
l Gamma、Binning、像素抽样 (Decimation)
l 数字移位、黑电平、坏点校正、平场校正
l 环境光源预设、颜色转换、饱和度
l 查找表、参数组、计数器、定时器
l 支持取消参数范围限制，可扩大参数的范围值
l 提供 16KB 用户数据区，保存算法系数、参数配置等

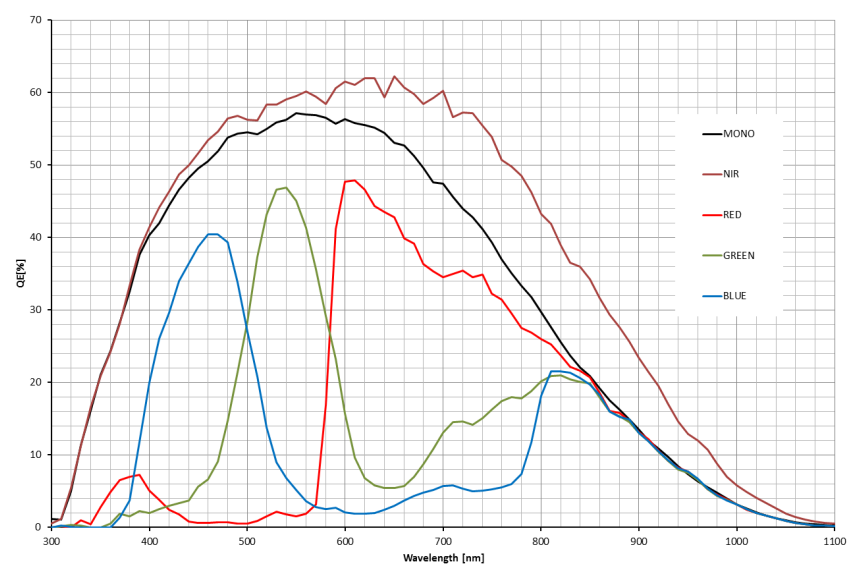

光谱曲线
规格参数
型号 | ME2P-530-72U3C | ME2P-530-72U3M NIR |
品牌 | 大恒图像 |
系列 | 水星ME2P-U3 |
分辨率 | 2592(H) × 2048(V) |
传感器 | Onsemi 1" PYTHON 5000 Global shutter CMOS |
像元尺寸 | 4.8μm × 4.8μm |
帧率 | 72.4 fps |
模数转换精度 | 10 bit |
像素深度 | 8 bit，10 bit |
光谱 | 彩色 | 黑白，近红外 |
图像数据格式 | Bayer RG8 / Bayer RG10 | Mono8 / Mono10 |
信噪比 | 40.2 dB | 40.3 dB |
曝光时间 | 标准：20μs ~ 100ms，实际步长：1 行周期 |
增益 | 0dB ~ 16dB；默认值0dB，步长0.1dB |
Binning | 1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4 |
像素抽样 | Sensor：1×1，1×2， 2×1，2×2 |
同步方式 | 外触发，软触发 |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 |
镜像翻转 | 水平镜像，垂直镜像 |
I/O接口 | 1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO |
数据接口 | USB3.0 |
供电要求 | USB3.0接口供电 |
额定功率 | 3.12 W @ 5 VDC |
工作温度 | 0° C ~ +45° C |
存储温度 | -20°C ~ +70°C |
工作湿度 | 10% ~ 80% |
镜头接口 | C/CS |
机械尺寸 | 36(W) × 31(H) × 38.8(L) mm（不含镜头接口和连接件） |
重量 | 66 g |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 |
操作系统 | 32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8 |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam® |
IO接口
机械尺寸
