ME2L-505-36U3M-L大恒图像水星二代Lite USB3工业相机
ME2L-505-36U3M-L大恒图像水星二代Lite USB3工业相机
水星二代Lite 500万像素无I/O黑白工业相机
水星二代Lite相机结构紧凑， 外观小巧（29×29mm）， 具有高清晰度、低噪声、设计小巧、安装及使用方便等特点。ME2L-505-36U3M-L采用逐行曝光的Sony IMX335 CMOS感光芯片， 通过USB3.0数据接口进行图像数据的传输，提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。 相比ME2L-505-36U3M型号来说，ME2L-505-36U3M-L取消了I/O接口， 因此质量更轻更具性价比。

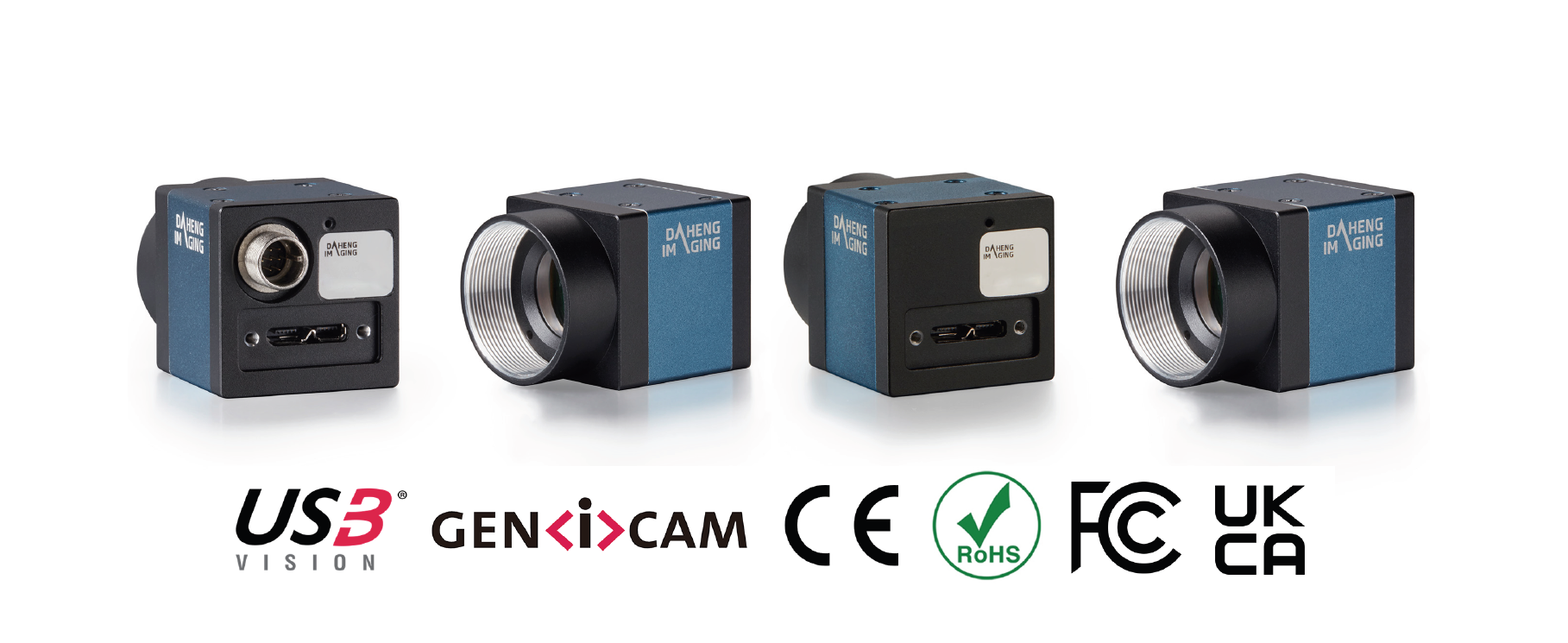

水星ME2L-U3（-L）系列工业相机
应用领域
工业检测、医疗、科研、教育等领域。
功能特性
l 支持 ROI、增益、自动增益、曝光、自动曝光
l 可输出多种格式图像数据：Mono8 / Mono10 / Bayer RG8 / Bayer RG10
l 支持水平镜像和垂直镜像功能
l 彩色型号相机支持白平衡、自动白平衡
l 彩色型号相机支持环境光源预设功能，并提供 Off模式和四种指定常见色温光源模式
l 参数组功能
l 提供 16KB 用户数据区，保存算法系数、参数配置等

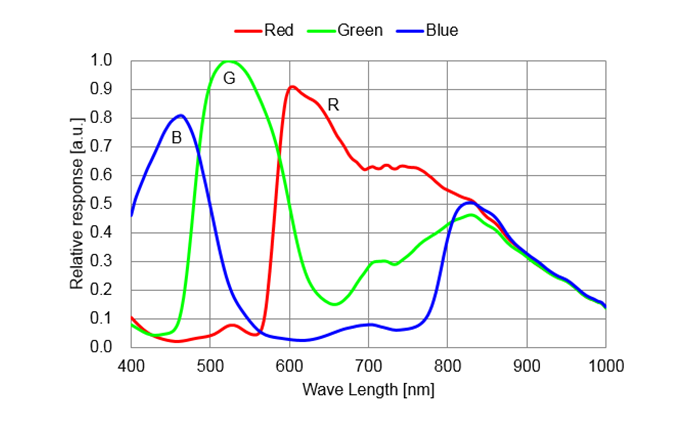

光谱曲线
规格参数
型号 | ME2L-505-36U3C（-L） | ME2L-505-36U3M（-L） |
品牌 | 大恒图像 | |
系列 | 火星ME2L-U3-L | |
分辨率 | 2592(H) × 1944(V) | |
传感器 | Sony 1/2.8" IMX335 Rolling shutter CMOS | |
像元尺寸 | 2.0μm × 2.0μm | |
帧率 | 36.9 fps | |
模数转换精度 | 10 bit | |
像素深度 | 8 bit，10 bit | |
光谱 | 彩色 | 黑白 |
图像数据格式 | Bayer RG8 / Bayer RG10 | Mono8 / Mono10 |
信噪比 | 39.29 dB | 39.43 dB |
曝光时间 | 标准：20μs ~ 1s，实际步长：1 行周期 | |
增益 | 0dB ~ 24dB；默认值0dB，步长0.1dB | |
Binning | 不支持 | |
像素抽样 | 不支持 | |
同步方式 | 外触发，软触发（-L型号无外触发） | |
工作方式 | 连续采集，软触发采集，外触发采集（-L 型号无外触发采集） | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入，1 路双向 GPIO （-L 型号不支持 I/O接口） | |
数据接口 | USB3.0 | |
供电要求 | USB3.0接口供电 | |
额定功率 | 1.27 W @ 5 VDC | |
工作温度 | 0° C ~ +45° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C/CS | |
机械尺寸 | 29(W) ×29(H) × 29(L) mm（不含镜头接口和连接件） | |
重量 | ME2L-U3：47 g；ME2L-U3-L：44 g | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8 | |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，USB3 Vision®，GenICam® | |

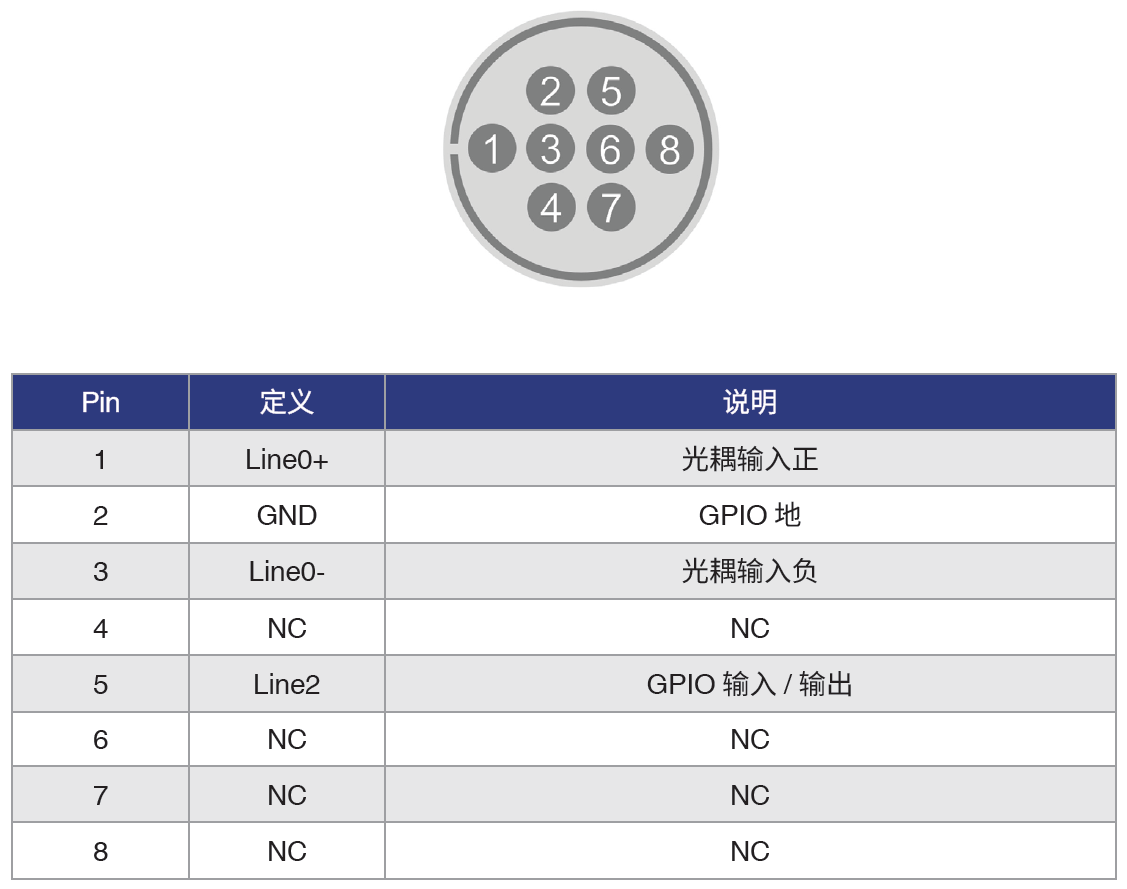

IO接口
注：-L型号无IO接口，仅限ME2L-U3系列
机械尺寸

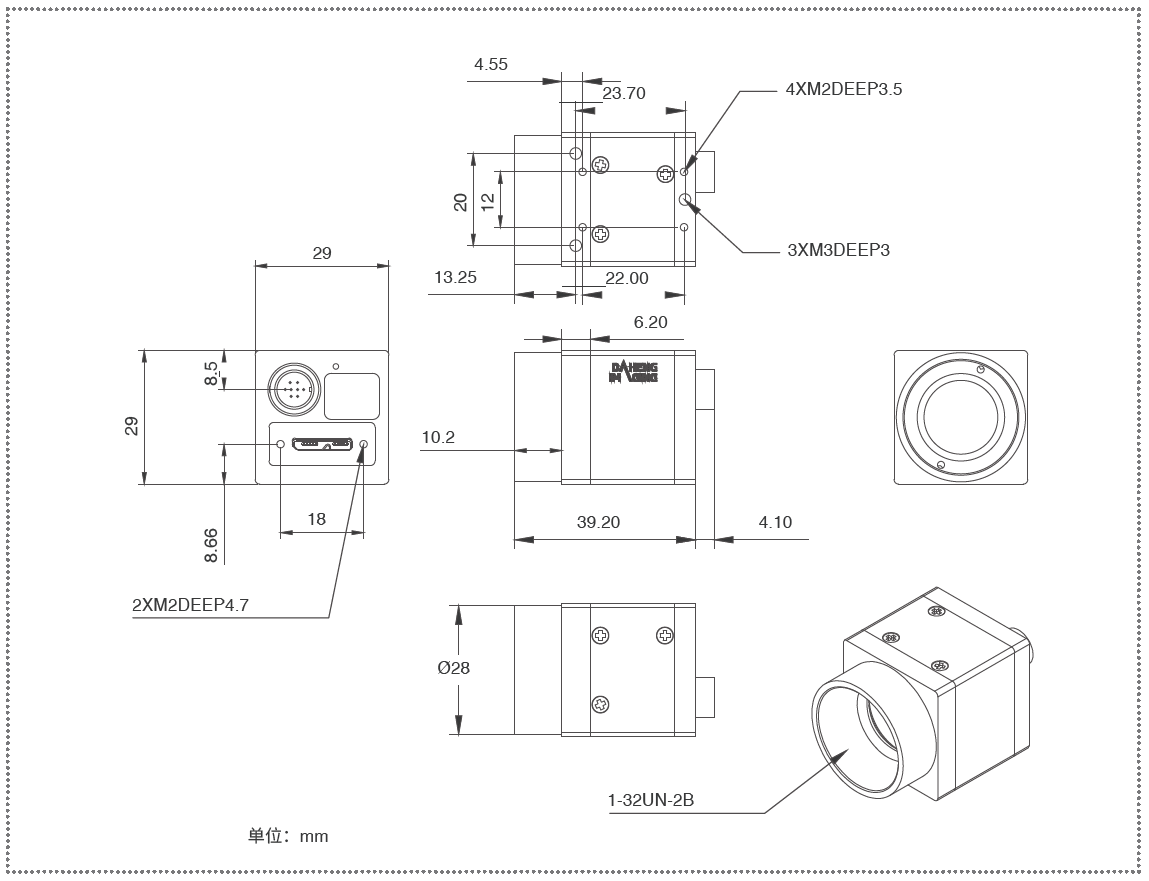

ME2L-505-36U3M/C

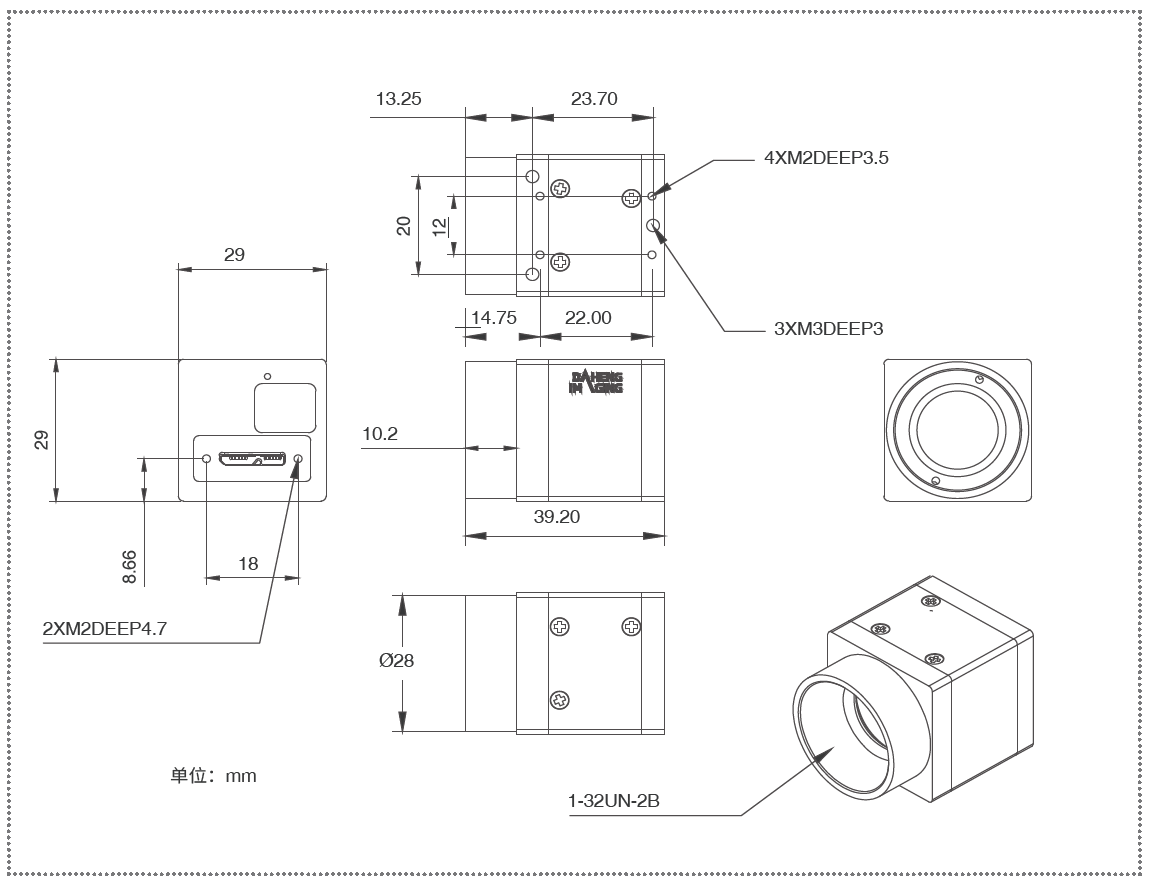

ME2L-505-36U3M/C-L
