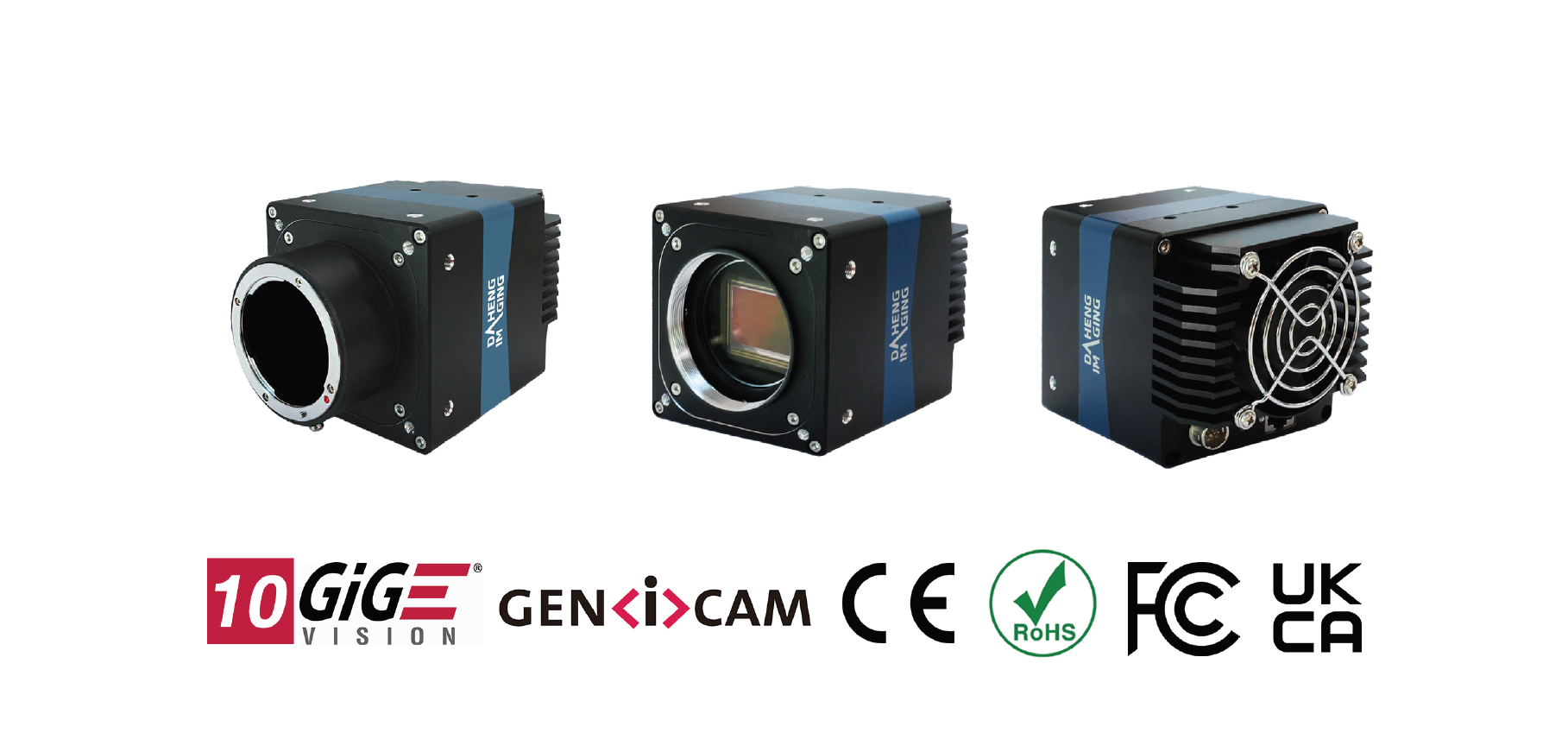

MARS-5000-24GTM-TF大恒图像火星10GigE工业相机

火星系列5000万像素10GigE 黑白工业相机

火星万兆网相机外形坚固，性能出色，具有高分辨率、高清晰度、高传输带宽、低噪声等特点。MARS-5000-24GTM-TF采用全局曝光的Gpixel GMAX3249 CMOS感光芯片，通过 10GigE 数据接口进行图像数据的传输，最大传输速率可达10Gbit/s，相机配置TEC制冷系统和散热风扇，能够有效减少热噪声，生成优质图像。

火星MARS-GT系列

10GigE 介绍

10GigE 在一些领域又称为10GBASE-T，10GBASE-T 是一种使用铜缆双绞线连接（超六类或以上）的以太网规范，数据层有效带宽为10Gbit/s。与10GBASE-T 对应的IEEE 标准是802.3an-2006。

GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，千兆网的传输速度已经逐渐成为了制约GigE Vision 相机的瓶颈。MARS-GT 相机的传输部分基于10BASE-T 技术，最高传输速率达到10Gbit/s，并支持速率切换为1Gbit/s，大大提升了网络相机的传输速度，拓展了网络相机的应用领域。

由于传输速度大大提升，与千兆网相机相比，10GigE 相机的功耗明显增大，MARS-GT 相机采用了独特的散热技术(被动散热技术)，使得相机在有限的体积内最大限度的发挥传输能力，相机可靠性高，环境适应性强。

当前PC 一般都不支持10GigE 传输接口，因此用户需要单独购买10GigE 的网卡，推荐使用IOI 厂商的网卡，双口网卡型号为DGEAP2X-PCIE8XG302，单口网卡型号为GE10-PCIE4XG301。网卡驱动应为3.1.7 及以上版本，网卡驱动可以从IOI 官网进行下载。网卡一般要求PC 的PCIe 插槽为×4 Gen3，双口网卡要求PCIe 插槽为×8。

应用领域

适用于屏幕显示、测量、半导体等领域。

功能特性

l 时间戳、Binning、像素抽样、镜像

l 序列控制功能支持多组平场校正功能的参数配置

l 触发类型：帧开始 / 帧高速连拍开始

l 增益、自动增益、Gamma、黑电平、数字移位

l 彩色相机支持环境光源预设、颜色转换、饱和度功能

l 静态坏点校正、热像素校正、锐化、降噪（黑白相机）

l 平场校正

l 查找表、参数组、计数器和定时器

l 取消参数范围限制，可扩大参数的范围值

l 提供用户数据区，保存算法系数、参数配置等

l TEC 半导体制冷和风扇散热

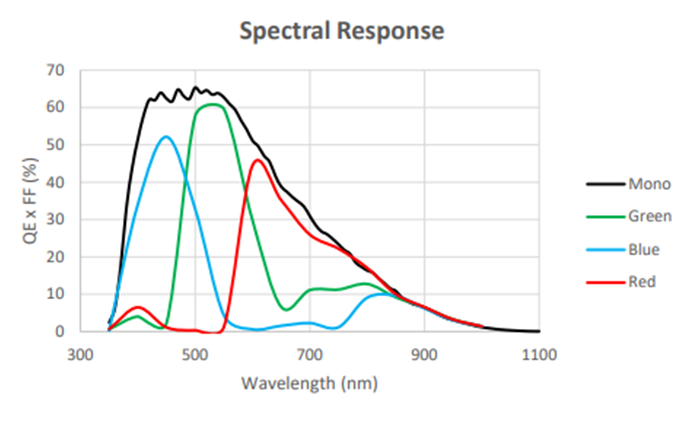

光谱曲线

规格参数

型号	MARS-5000-24GTC-TF	MARS-5000-24GTM-TF
品牌	大恒图像
系列	火星MARS-GT
分辨率	7008(H) × 7000(V)
传感器	Gpixel 2” GMAX3249 Global shutter CMOS
像元尺寸	3.2μm × 3.2μm
帧率	24.7 fps
模数转换精度	12 bit
像素深度	8 bit，12 bit
光谱	彩色	黑白
图像数据格式	Bayer GB8 / Bayer GB12 / Mono8 / Mono12/ RGB8 / BGR8 / Bayer GB12Packed /Mono12Packed	Mono8 / Mono12 / Mono12Packed
信噪比	40.42 dB	40.05 dB
曝光时间	14μs ~ 1s；实际步长：1 行周期
增益	0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，2×1，2×2
像素抽样	水平 FPGA，垂直Sensor：1×1，1×2，2×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

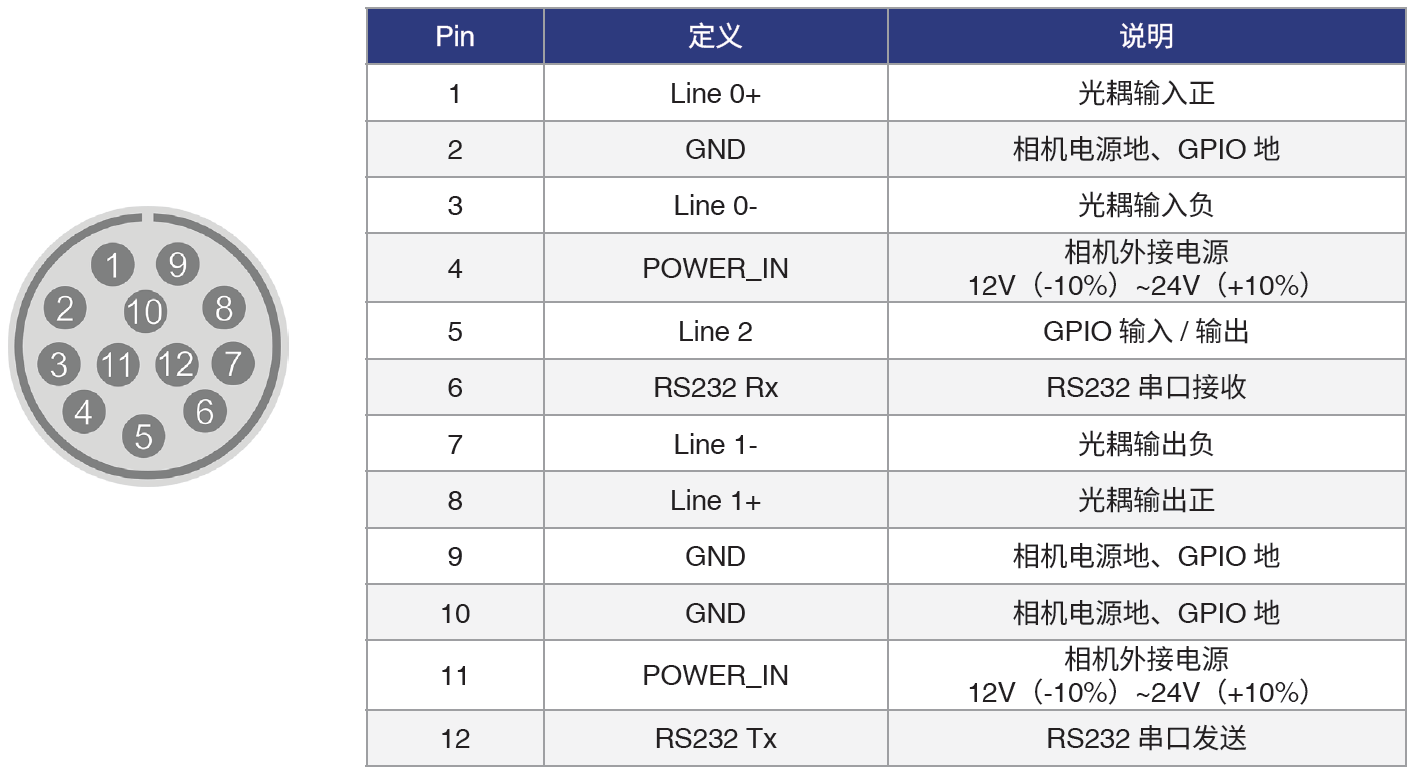

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	10GigE
供电要求	24VDC ± 10%电源
额定功率	< 38.4W @ 24VDC
工作温度	0° C ~ +50° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
散热方式	TEC 半导体制冷 + 风扇
镜头接口	M58 口（法兰距 19.5mm），F 口

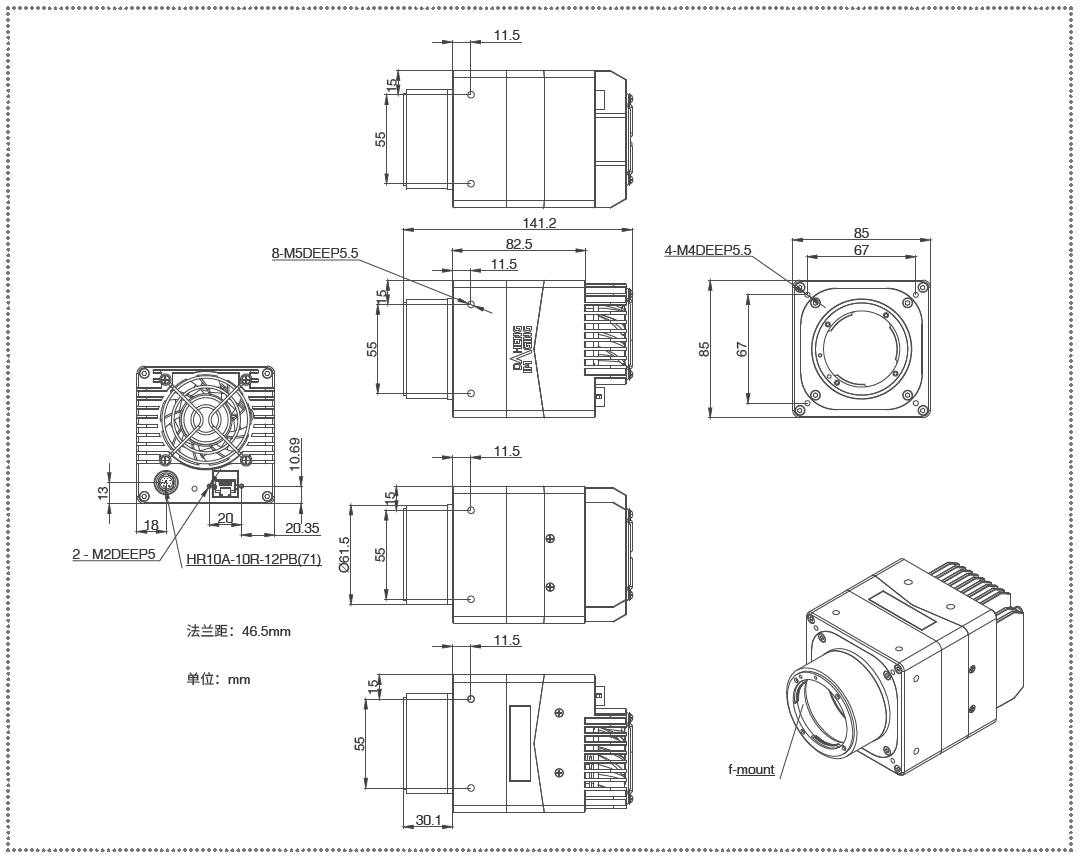

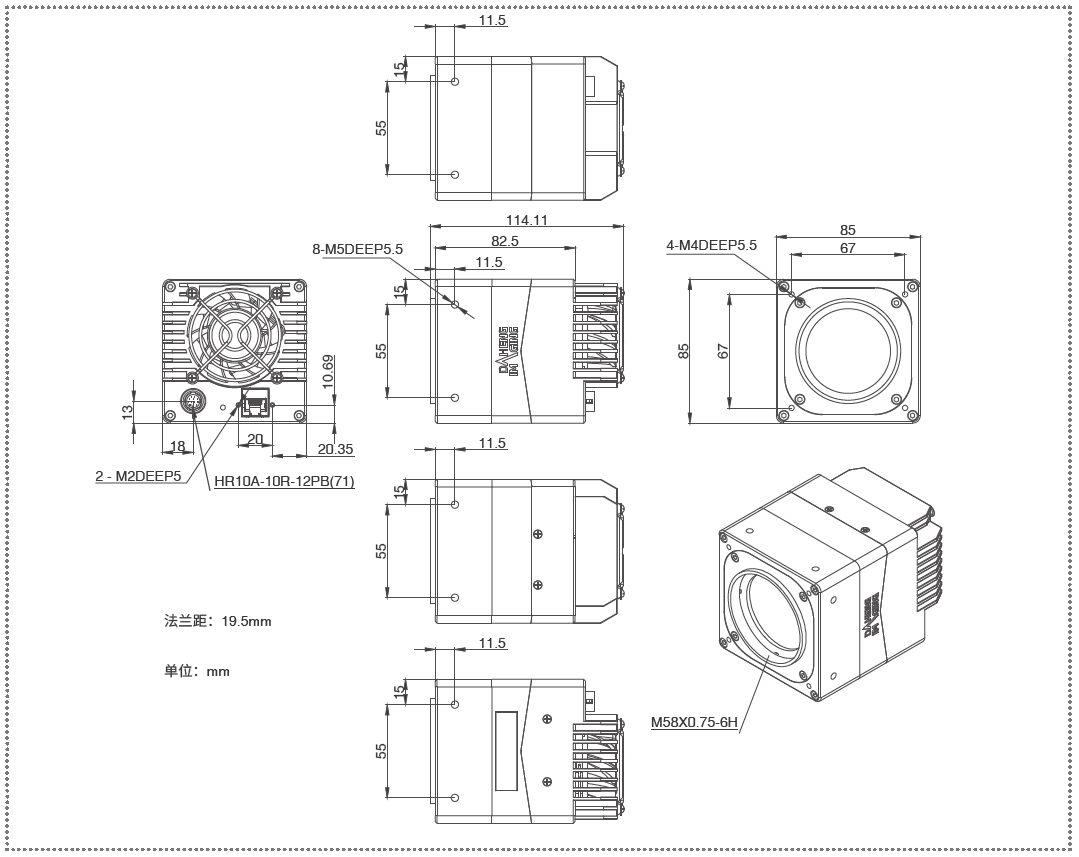

机械尺寸	85(W) × 85(H) × 114.11(L) mm（M58 口）；85(W) × 85(H) × 141.2(L) mm（F 口）
重量	1220g（M58 口）；1314 g（F 口）
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	Win10/Win11 32bit 和 64bit 操作系统，推荐 64bit 系统
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
