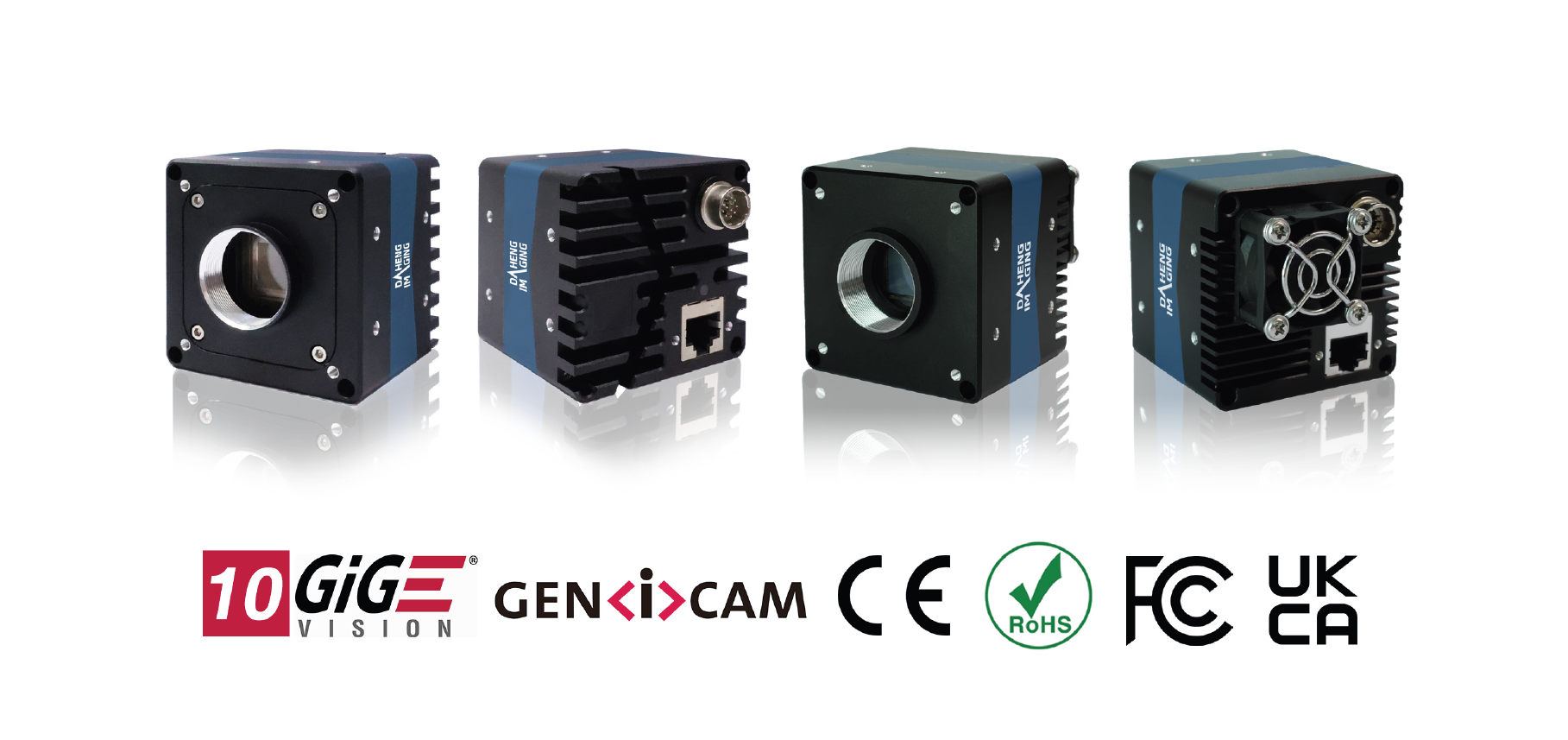

MARS-2621-42GTC大恒图像火星10GigE工业相机

火星系列2600万像素10GigE 彩色工业相机

火星万兆网相机外形坚固，性能出色，具有高分辨率、高清晰度、高传输带宽、低噪声等特点。MARS-2621-42GTC采用全局曝光的Gpixel GMAX0505 CMOS感光芯片，通过 10GigE 数据接口进行图像数据的传输，最大传输速率可达10Gbit/s，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。

火星MARS-GT系列

10GigE 介绍

10GigE 在一些领域又称为10GBASE-T，10GBASE-T 是一种使用铜缆双绞线连接（超六类或以上）的以太网规范，数据层有效带宽为10Gbit/s。与10GBASE-T 对应的IEEE 标准是802.3an-2006。

GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，千兆网的传输速度已经逐渐成为了制约GigE Vision 相机的瓶颈。MARS-GT 相机的传输部分基于10BASE-T 技术，最高传输速率达到10Gbit/s，并支持速率切换为1Gbit/s，大大提升了网络相机的传输速度，拓展了网络相机的应用领域。

由于传输速度大大提升，与千兆网相机相比，10GigE 相机的功耗明显增大，MARS-GT 相机采用了独特的散热技术(被动散热技术)，使得相机在有限的体积内最大限度的发挥传输能力，相机可靠性高，环境适应性强。

当前PC 一般都不支持10GigE 传输接口，因此用户需要单独购买10GigE 的网卡，推荐使用IOI 厂商的网卡，双口网卡型号为DGEAP2X-PCIE8XG302，单口网卡型号为GE10-PCIE4XG301。网卡驱动应为3.1.7 及以上版本，网卡驱动可以从IOI 官网进行下载。网卡一般要求PC 的PCIe 插槽为×4 Gen3，双口网卡要求PCIe 插槽为×8。

应用领域

适用于 3C、锂电、光伏、铁路、AR等工业应用。

功能特性

l 时间戳、水平 Binning、像素抽样、水平 / 垂直镜像

l 序列控制功能支持多组功能参数配置

l 增益、自动增益、Gamma、黑电平、数字移位

l 彩色相机支持环境光源预设、颜色转换、饱和度功能

l 支持静态坏点校正、锐化、降噪（黑白相机）功能

l 平场校正功能

l 查找表、参数组、计数器和定时器功能

l 取消参数范围限制，可扩大参数的范围值

l 提供用户数据区，保存算法系数、参数配置等

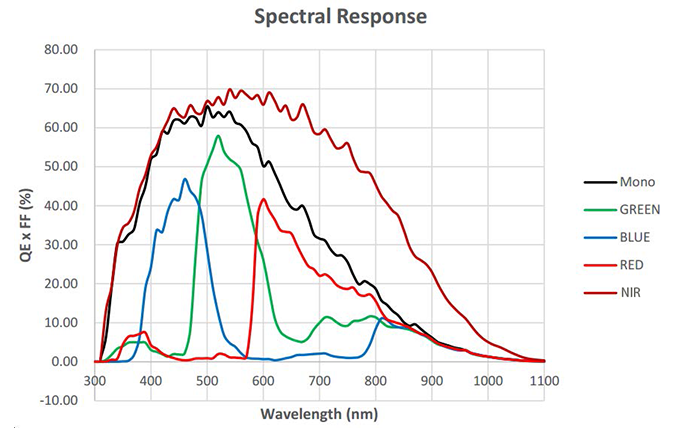

光谱曲线

规格参数

型号	MARS-2621-42GTC（-NF）	MARS-2621-42GTM（-NF）
品牌	大恒图像
系列	火星MARS-GT
分辨率	5120(H) × 5120(V)
传感器	Gpixel 1.1” GMAX0505 Global shutter CMOS
像元尺寸	2.5μm × 2.5μm
帧率	41.8 fps
模数转换精度	12 bit
像素深度	8 bit，12 bit
光谱	彩色	黑白
图像数据格式	Bayer GB8 / Bayer GB12	Mono8 / Mono12
信噪比	35.24 dB	35.54 dB
曝光时间	14μs ~ 1s；实际步长：1 行周期
增益	0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	1×1，2×1（无垂直 Binning）
像素抽样	水平 FPGA，垂直Sensor：1×1，1×2，2×1，2×2（无垂直像素抽样）
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

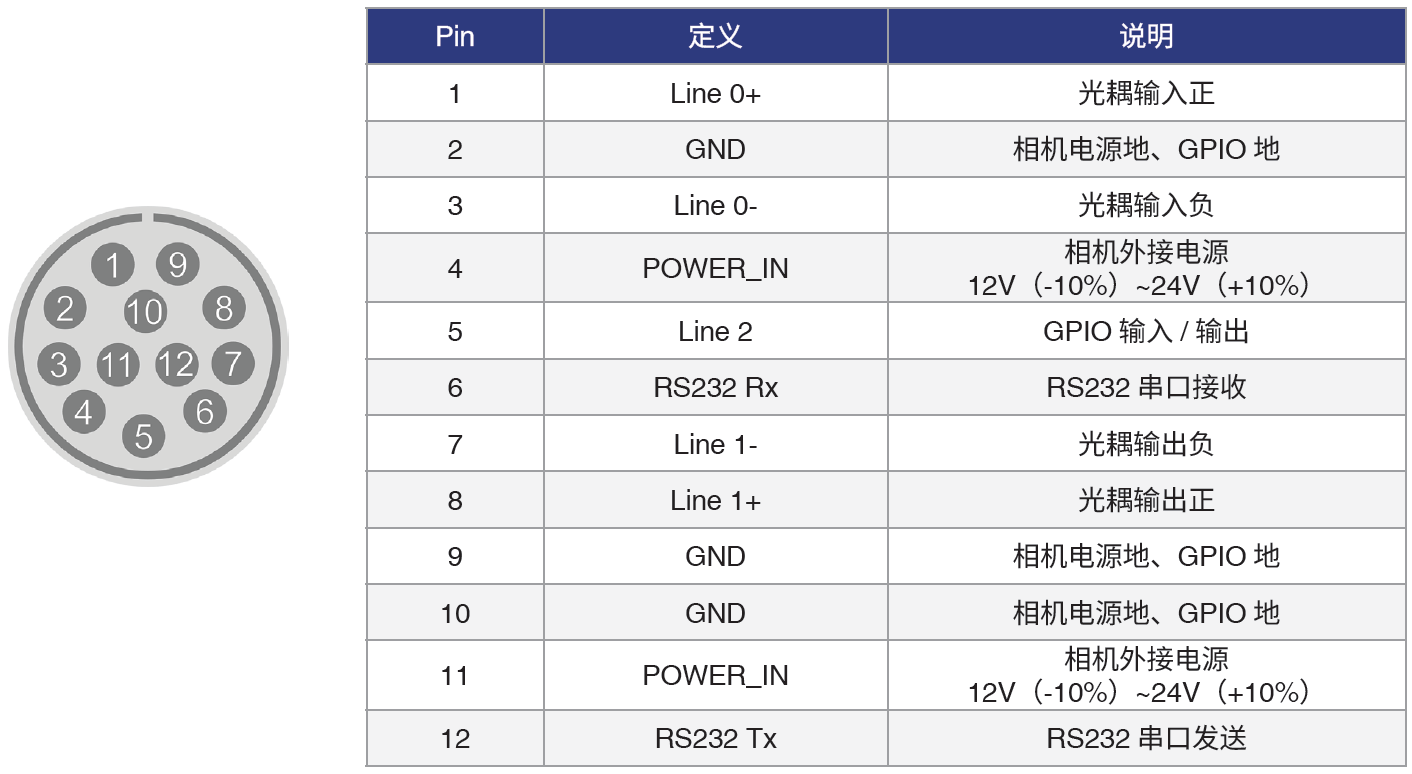

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	10GigE
供电要求	12VDC-10% ~ 24VDC+10% 电源
额定功率	10.0W @ 24VDC（无风扇），10.8W @ 24VDC（带风扇）
工作温度	0° C ~ +50° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C 口
散热方式	-NF 型号为带风扇散热型号

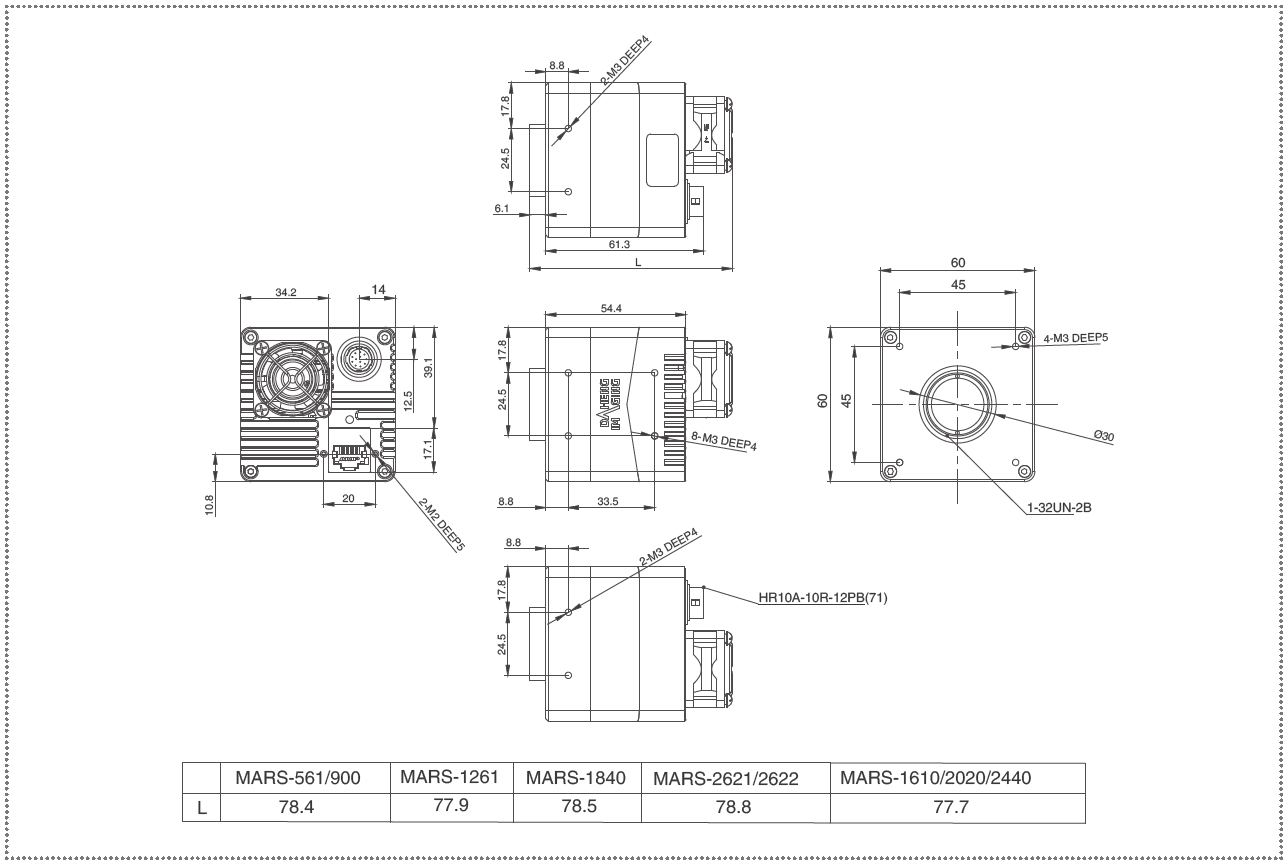

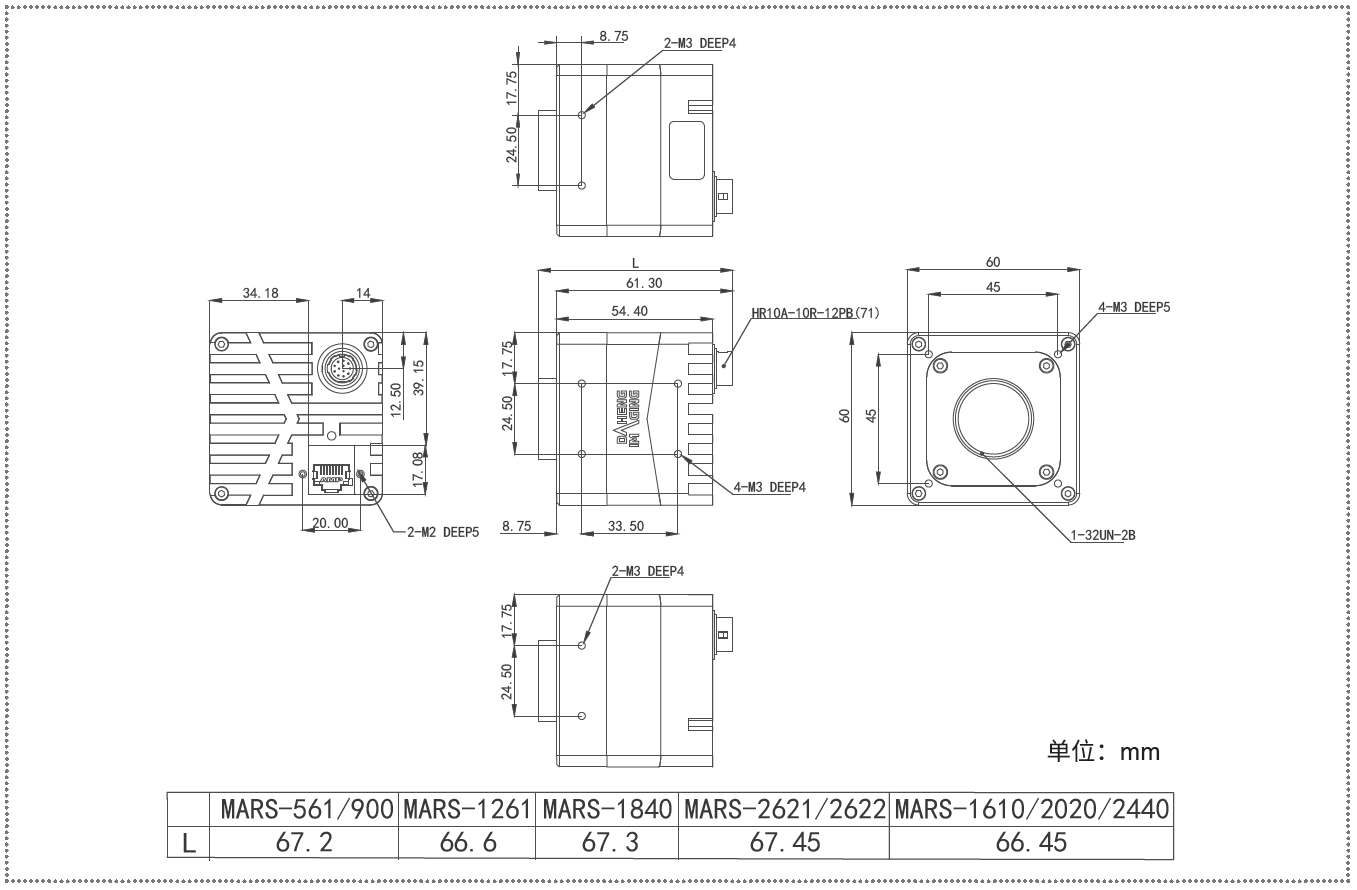

机械尺寸	60(W) × 60(H) × 54(L) mm（不含镜头接口、连接件和风扇）
重量	320g（无风扇），340g（带风扇）
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	Win10/Win11 32bit 和 64bit 操作系统，推荐 64bit 系统
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
