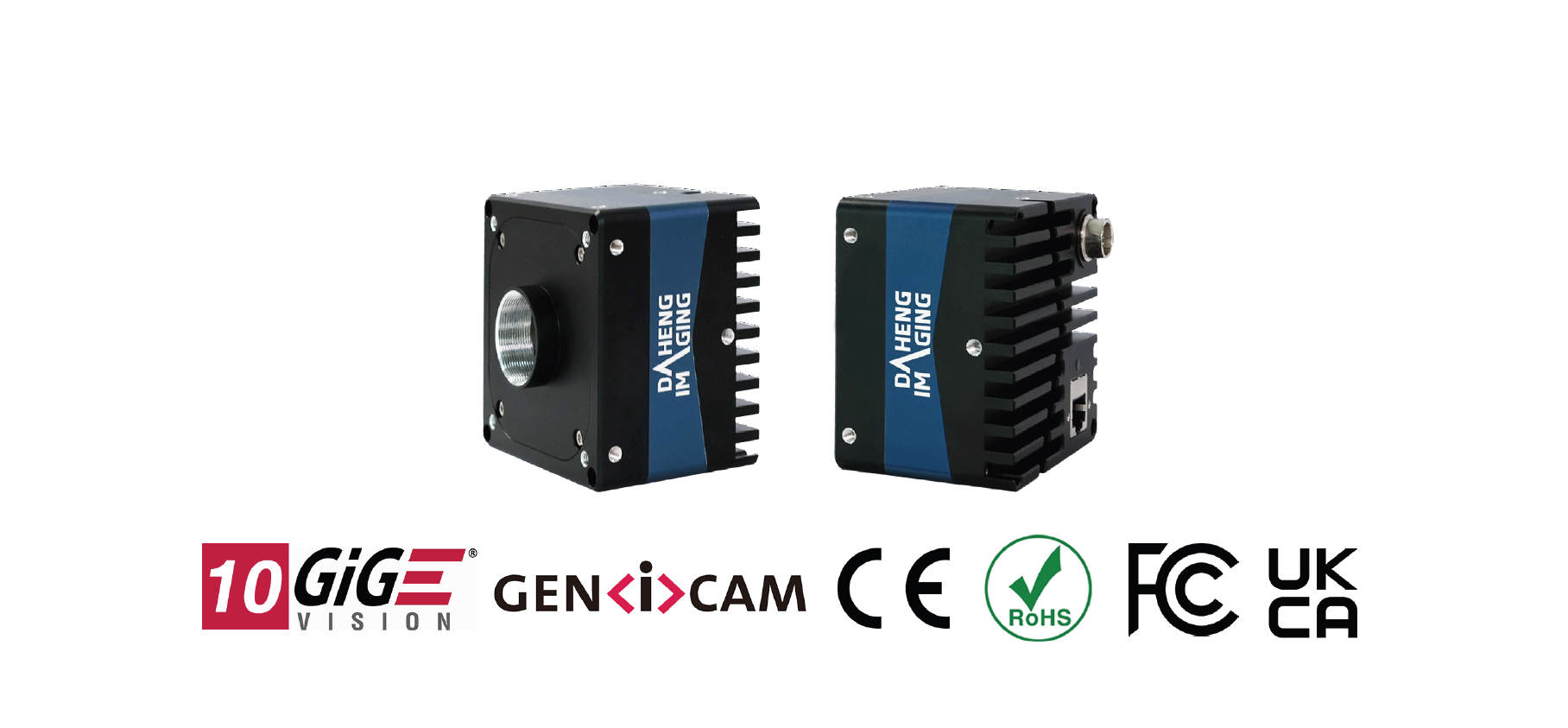

MARS-170-662GTM大恒图像火星10GigE工业相机

火星系列170万像素10GigE 黑白工业相机

MARS-170-662GTM采用全局曝光的Sony IMX425 CMOS感光芯片，通过 10GigE 数据接口进行图像数据的传输，最大传输速率可达10Gbit/s，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，相机外形坚固，性能出色，具有高分辨率、高清晰度、高传输带宽、低噪声等特点。是高可靠性、高性价比的工业数字相机产品。

火星MARS-GT系列

10GigE 介绍

10GigE 在一些领域又称为10GBASE-T，10GBASE-T 是一种使用铜缆双绞线连接（超六类或以上）的以太网规范，数据层有效带宽为10Gbit/s。与10GBASE-T 对应的IEEE 标准是802.3an-2006。

GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，千兆网的传输速度已经逐渐成为了制约GigE Vision 相机的瓶颈。MARS-GT 相机的传输部分基于10BASE-T 技术，最高传输速率达到10Gbit/s，并支持速率切换为1Gbit/s，大大提升了网络相机的传输速度，拓展了网络相机的应用领域。

由于传输速度大大提升，与千兆网相机相比，10GigE 相机的功耗明显增大，MARS-GT 相机采用了独特的散热技术(被动散热技术)，使得相机在有限的体积内最大限度的发挥传输能力，相机可靠性高，环境适应性强。

当前PC 一般都不支持10GigE 传输接口，因此用户需要单独购买10GigE 的网卡，推荐使用IOI 厂商的网卡，双口网卡型号为DGEAP2X-PCIE8XG302，单口网卡型号为GE10-PCIE4XG301。网卡驱动应为3.1.7 及以上版本，网卡驱动可以从IOI 官网进行下载。网卡一般要求PC 的PCIe 插槽为×4 Gen3，双口网卡要求PCIe 插槽为×8。

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

l 时间戳、ROI、Binning、镜像、序列控制功能

l 定时器、计数器、查找表、参数组

l Gamma、黑电平、数字移位

l 取消参数范围限制控制

l 模板噪声校正、锐化、降噪

l 平场校正、暗场校正、明场校正

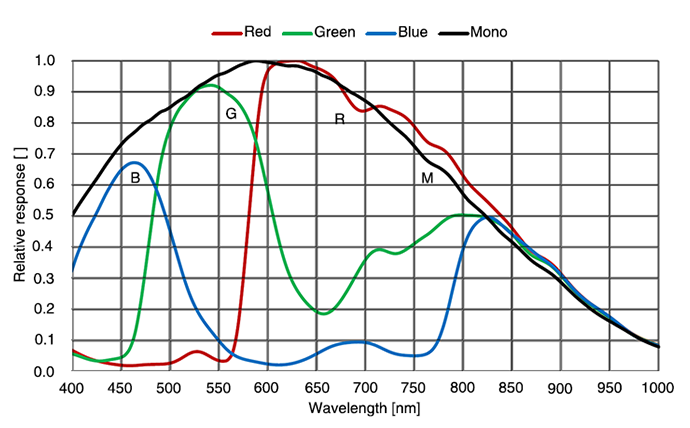

光谱曲线

规格参数

型号	MARS-170-662GTC	MARS-170-662GTM
品牌	大恒图像
系列	火星MARS-GT
分辨率	1600(H) × 1104(V)
传感器	SONY 1.1" IMX425 Global shutter CMOS
像元尺寸	9.0μm × 9.0μm
帧率	662 fps
模数转换精度	12 bit
像素深度	8 bit，10 bit，12 bit
光谱	彩色	黑白
图像数据格式	Bayer RG8 / Bayer RG10 / Bayer RG12 / BayerRG12 Packed / Mono8 / RGB8	Mono8 / Mono10 / Mono12 / Mono12 Packed
信噪比	50 dB	51 dB
曝光时间	极小：1μs ~ 5μs，实际步长：0.1μs；标准：9μs ~ 1s，实际步长：1 行周期
增益	模拟增益：0dB ~ 48dB；默认值0dB；步长0.1dB 数字增益：0dB ~ 24dB；默认值0dB；步长0.1dB
Binning	FPGA：1×1，1×2，2×1，2×2
像素抽样	不支持
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

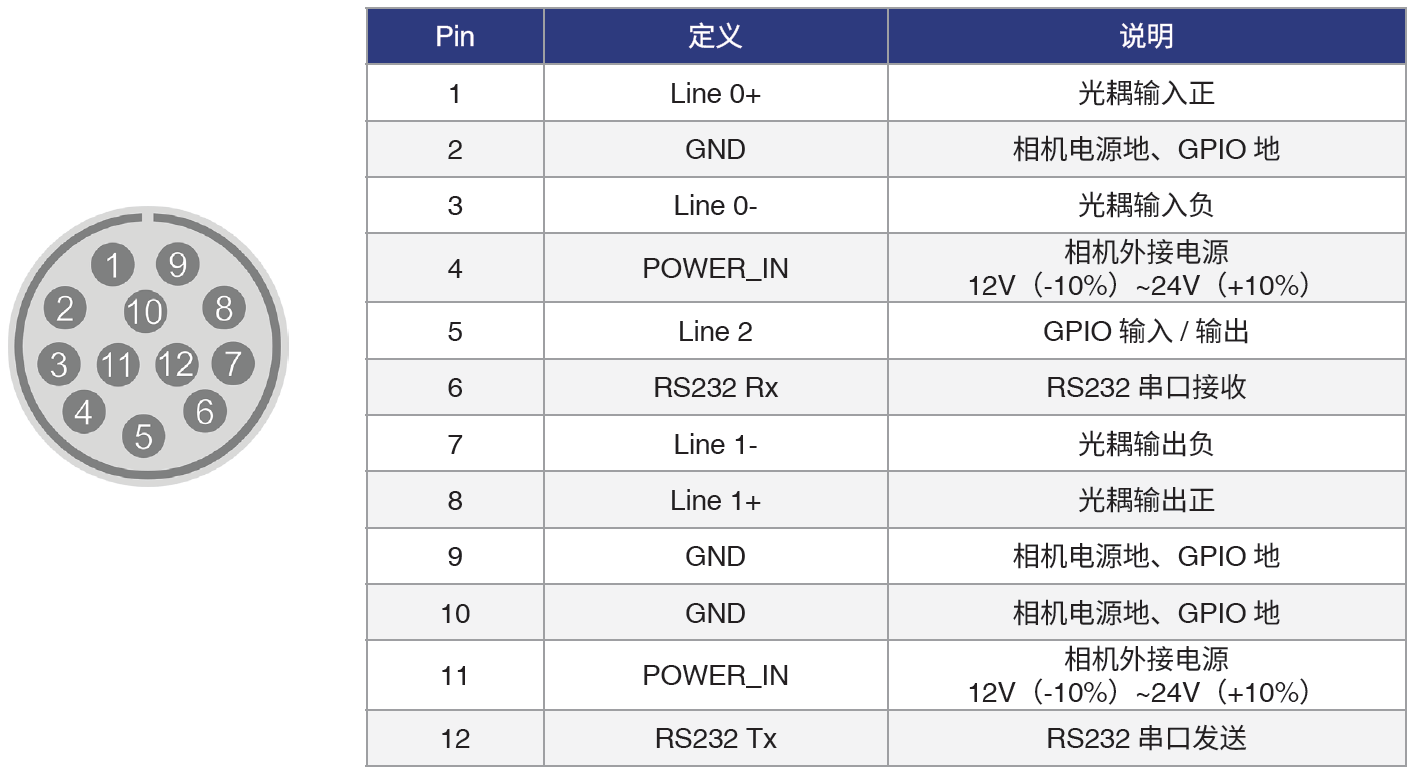

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	10GigE
供电要求	12VDC-10% ~ 24VDC+10% 电源
额定功率	< 12.8 W @ 12 VDC
工作温度	0° C ~ +50° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C 口

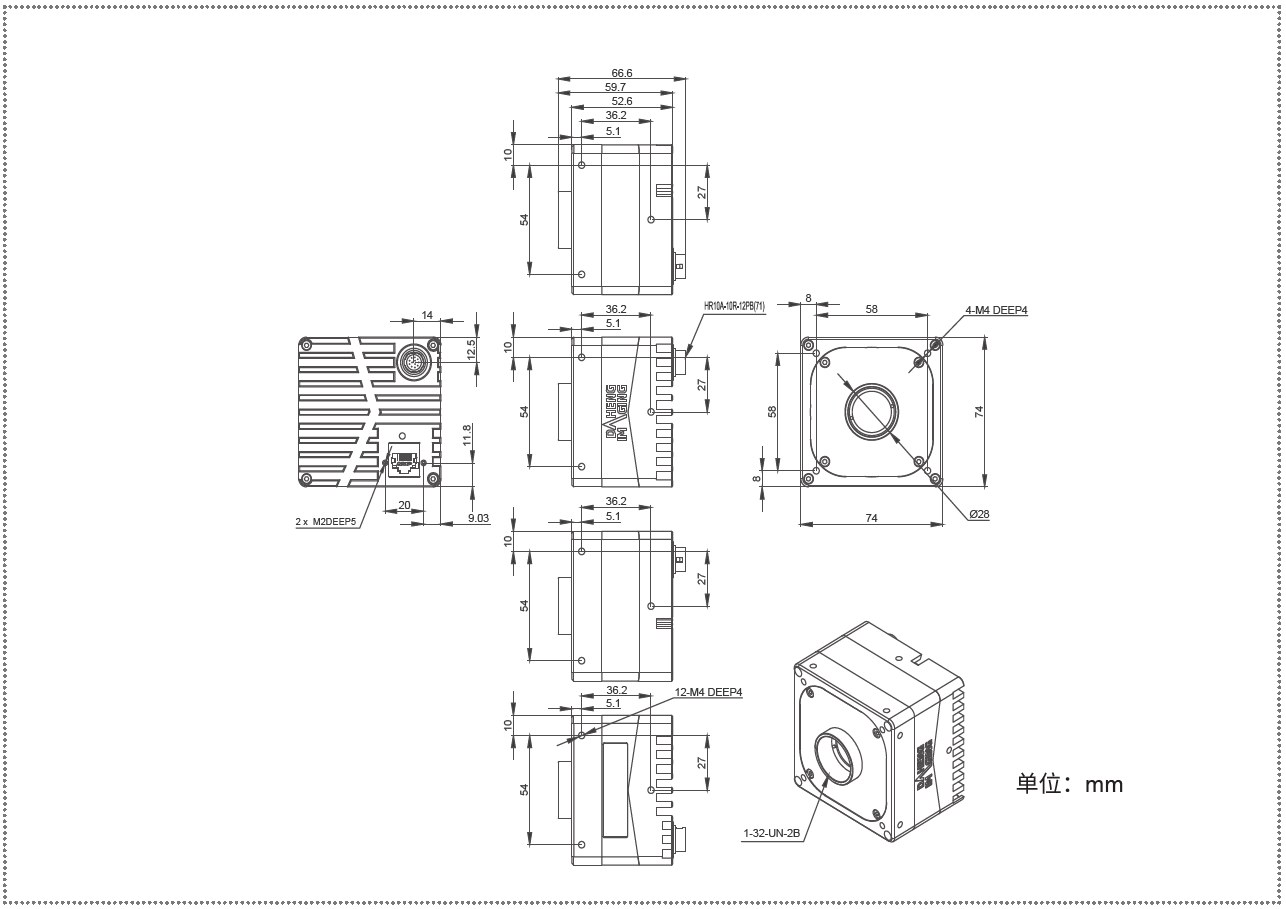

机械尺寸	74(W) × 74(H) × 52.6(L) mm（不含 mount 口和 I/O接口长度）
重量	470g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	Win10/Win11 32bit 和 64bit 操作系统，推荐 64bit 系统
认证/标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
