火星系列1200万像素5GigE黑白工业相机

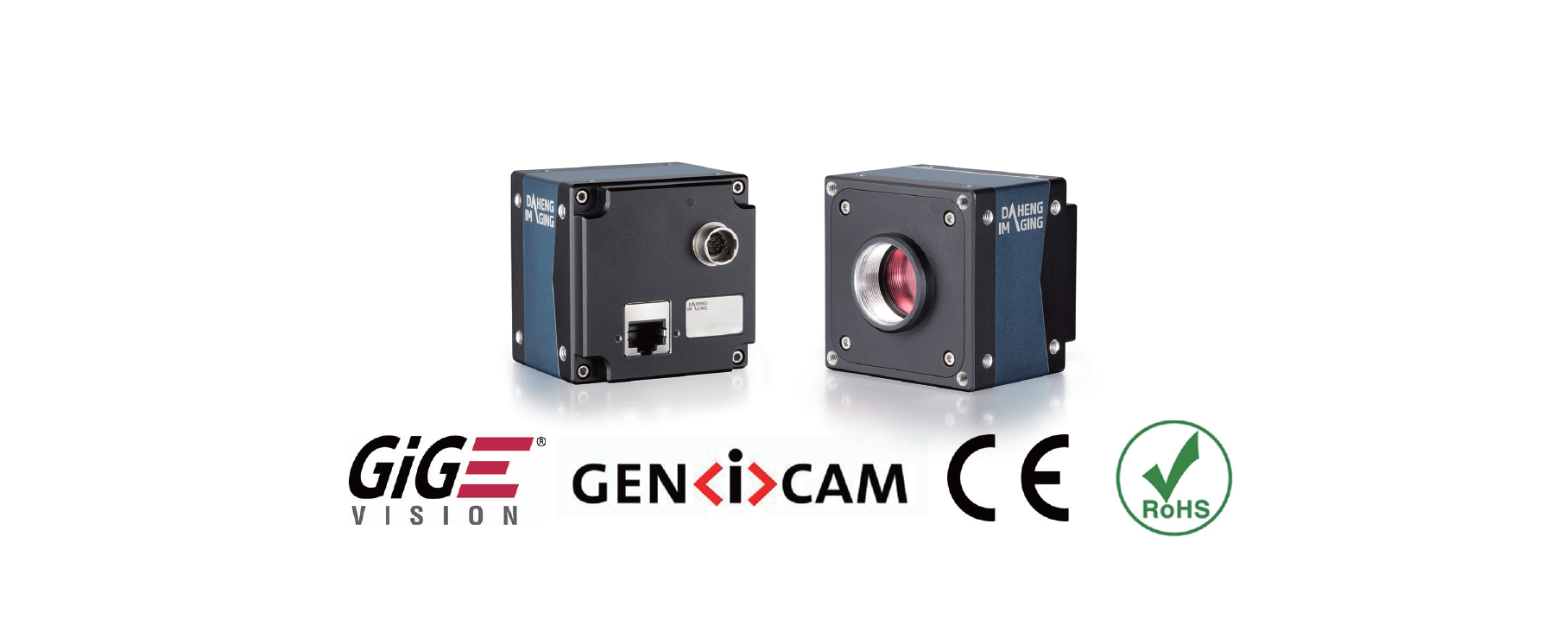

火星MARS-G5-P 系列相机是大恒图像推出的高传输带宽工业数字相机，具有高分辨率、高清晰度、低噪声等特点。MARS-1231-46G5M-P 采用Sony IMX253 CMOS 感光芯片，通过5GigE 数据接口进行图像数据的传输，最大传输速率可达5Gbit/s，支持Power over Ethernet，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。
火星MARS-G-P系列
5GigE在一些领域又称为5GBASE-T，是NBASE-T技术支持的2种速度的一种，另一种为2.5GBASE-T。NBASE-T技术目前已经成为IEEE802.3bz标准的基础。
GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，
千兆网的传输速度已经逐渐成为了制约GigE Vision 相机瓶颈。MARS-G5-P 相机的传输部分基于NBASE-T 技术，最高传输速率达到5Gbit/s，并支持速率切换为1Gbit/s 和2.5Gbit/s，大大提升网络相机传输速度，拓展了网络相机的应用领域。
由于传输速度大大提升，与千兆网相机相比，5GigE 相机的功耗明显增大，MARS-G5-P 相机采用了独特的散热技术(被动散热技术)，使得相机在有限的体积内最大限度的发挥传输能力，相机可靠性高，环境适应性强。
利用CAT-5e 及以上等级网线5GBASE-T依然能够传输100m 的距离，与传统千兆网并无差别，因此用户无需购买新的网线。
当前PC 一般都不支持5GigE 传输接口，因此用户需要单独购买5GigE 的网卡，推荐型号为Intel X550和IOI GE10-PCIE4XG301。网卡一般要求PC 的PCIE 插槽为x4 gen3。Intel X550 网卡只在Win10 64 位下支持5GigE 和2.5GigE。
应用领域
工业检测、医疗、科研、教育及安防等领域。
产品特点
l 自动增益、自动曝光、ROI
l 像素抽样
l 黑电平
l 坏点校正
l 参数组
l 支持 1Gbit/s、2.5Gbit/s 和5Gbit/s 不同传输速率切换
l 坚固的全金属外壳和线缆锁紧装置
规格参数
型号 | MARS-1231-46G5C-P | MARS-1231-46G5M-P |
品牌 | 大恒图像 | |
系列 | 火星MARS-5G-P | |
分辨率 | 4096(H) × 2160(V) | |
传感器 | SONY 1" IMX267 Global shutter CMOS | |
像元尺寸 | 3.45μm × 3.45μm | |
帧率 | 47fps | |
模数转换精度 | 10 bit | |
像素深度 | 8 bit，10 bit | |
光谱 | 彩色 | 黑白 |
图像数据格式 | Bayer RG8 / Bayer RG10 | Mono8 / Mono10 |
信噪比 | 40.79 dB | 40.68 |
曝光时间 | 21μs ~ 1s | |
增益 | 0dB ~ 24dB | |
Binning | 不支持 | |
像素抽样 | 不支持 | |
同步方式 | 外触发，软触发 | |
工作方式 | 连续采集，软触发采集，外触发采集 | |
镜像翻转 | 不支持 | |
I/O接口 | 1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO | |
数据接口 | 5GigE PoE | |
供电要求 | PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源 | |
功率 | < 9 W @ 12 VDC；< 10.5 W @ PoE | |
工作温度 | 0° C ~ +45° C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
镜头接口 | C | |
机械尺寸 | 62(W) × 62(H) × 53.2(L) mm（不含镜头接口和连接件） | |
重量 | 305 g | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows，Linux，Mac OS | |
认证及标准 | CE，RoHS，GigE Vision®，GenICam® | |

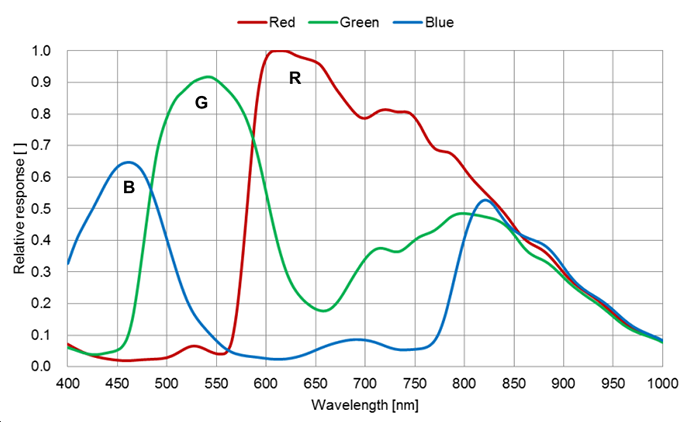

光谱曲线

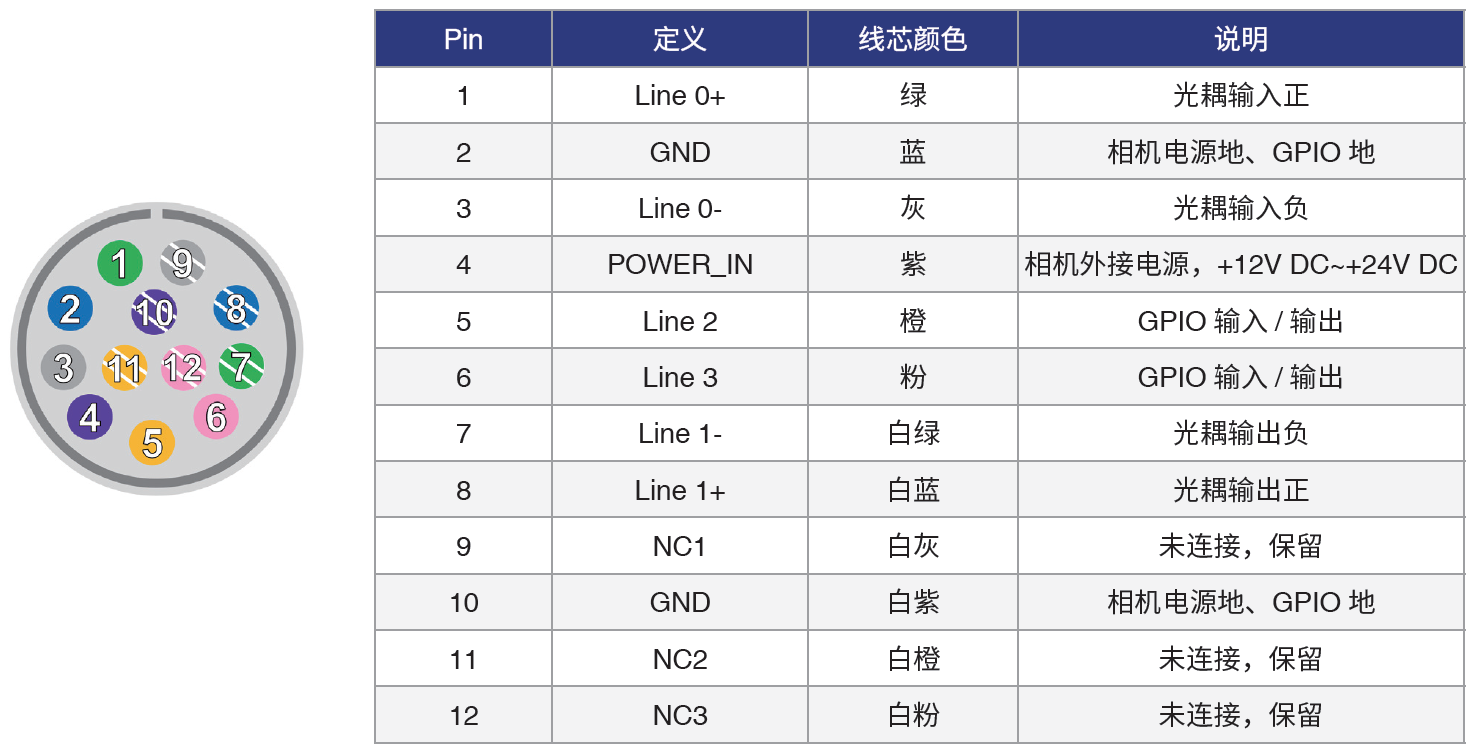

IO接口

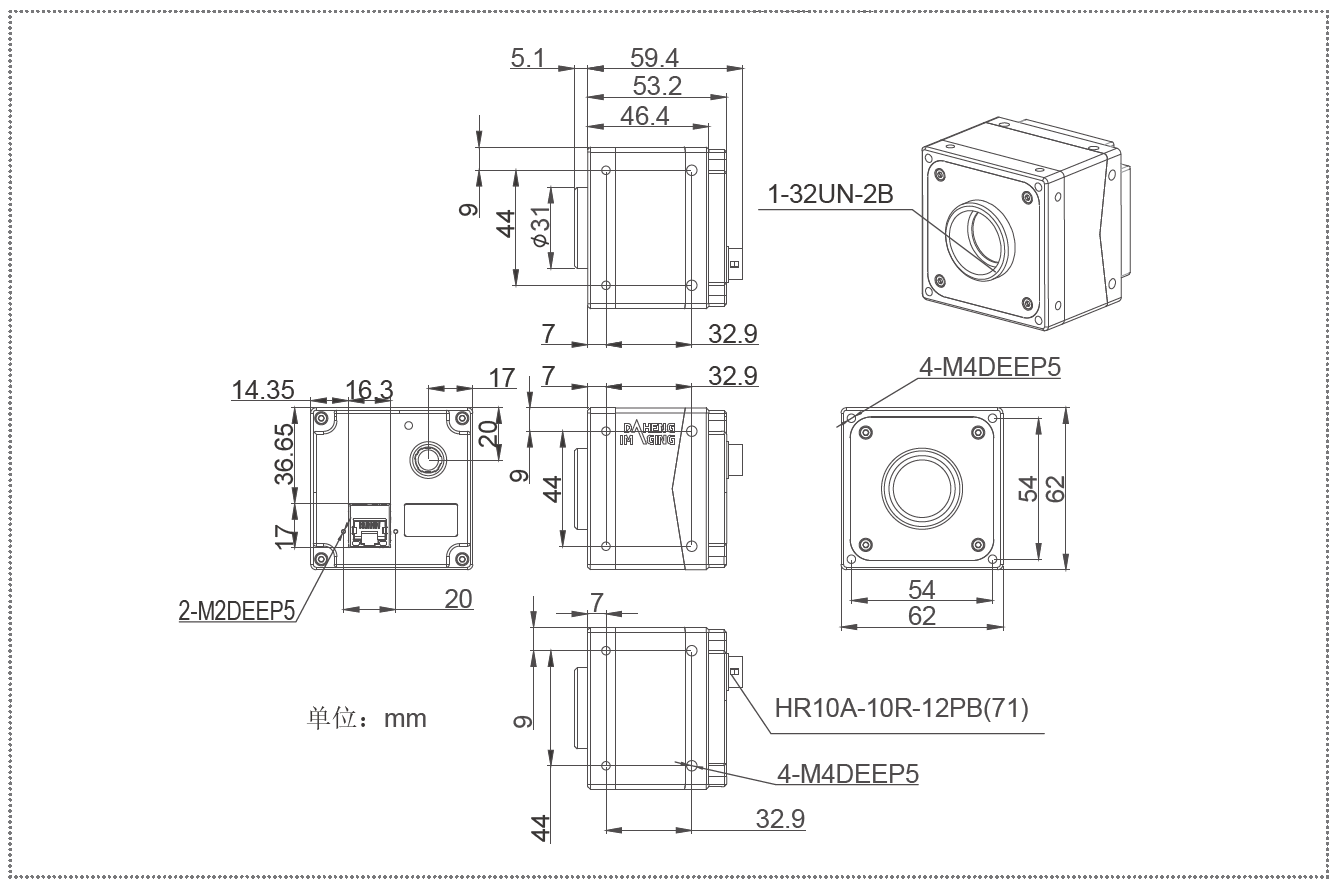

机械尺寸
MARS-1231-46G5MC-P
