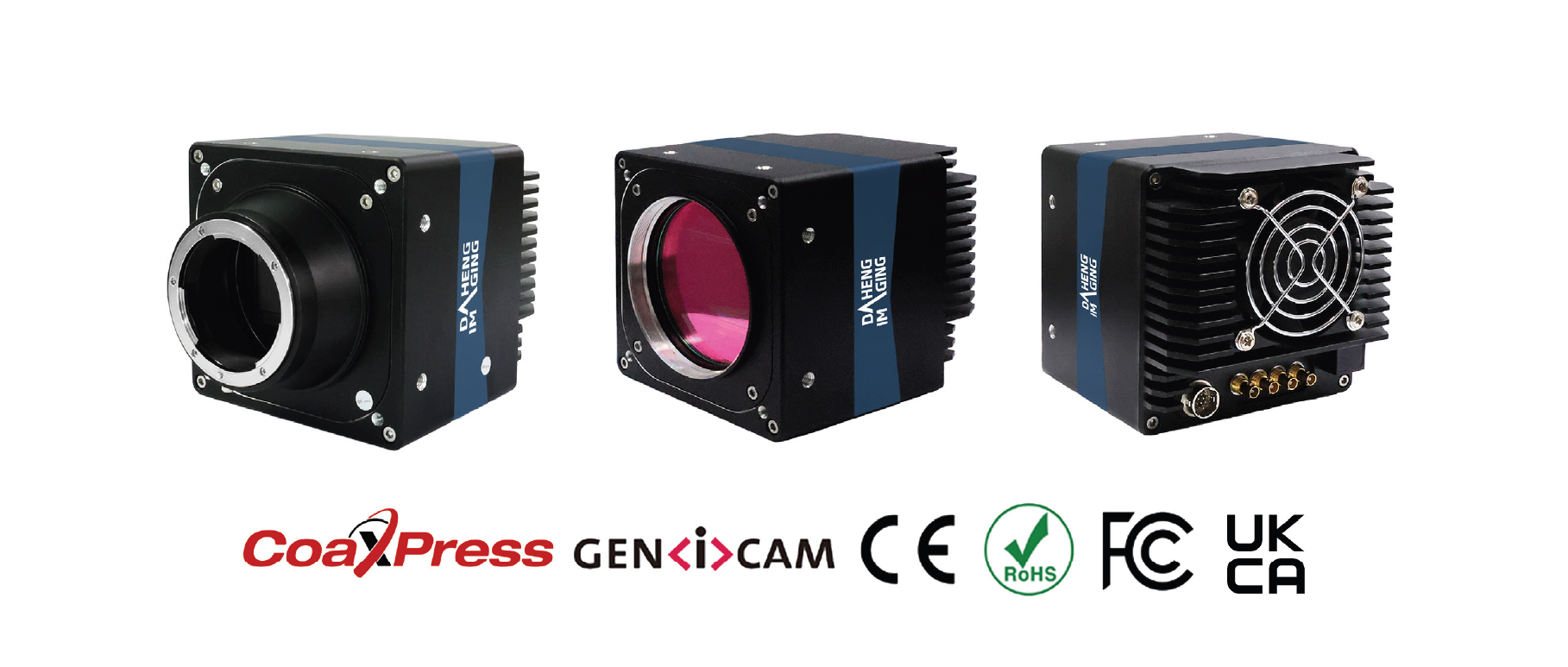

MARS-15201-16X2C-TF大恒图像火星CXP高速工业相机

火星系列1.5亿像素CoaXPress2.0 接口彩色工业相机

大恒图像火星MARS-15201-16X2C-TF相机采用CoaXPress接口进行图像数据的高速传输，相机配置TEC制冷系统和散热风扇，能够有效减少热噪声，生成优质图像。MARS-15201-16X2C-TF相机传输速度快、传输稳定性高、功耗低、降温快速平稳、输出图像质量清晰。

火星MARS-X2系列

应用领域

消费电子、工业检测、医疗、科研、教育等领域。

产品特点

l 明场校正、暗场校正、平场校正、热像素校正、静态坏点校正

l 序列控制功能支持曝光、增益、平场校正功能的参数配置，最多 16 组

l 彩色相机支持环境光源预设、颜色转换、饱和度功能

l 支持 Gamma，优化采集图像的亮度

l 自动黑电平、查找表、参数组、计数器和定时器功能

l 支持大恒图像以及第三方图像采集卡

规格参数

型号	MARS-15201-16X2C-TF	MARS-15201-16X2M-TF
品牌	大恒图像
系列	火星MARS-X2
分辨率	16544(H) × 9200(V)
传感器	Gpixel GMAX32152 152MP Global shutter CMOS
靶面尺寸	53.0mm × 29.4mm
像元尺寸	3.2μm × 3.2μm
帧率(fps)	16.3
模数转换精度	12 bit
像素深度	8 bit，12bit

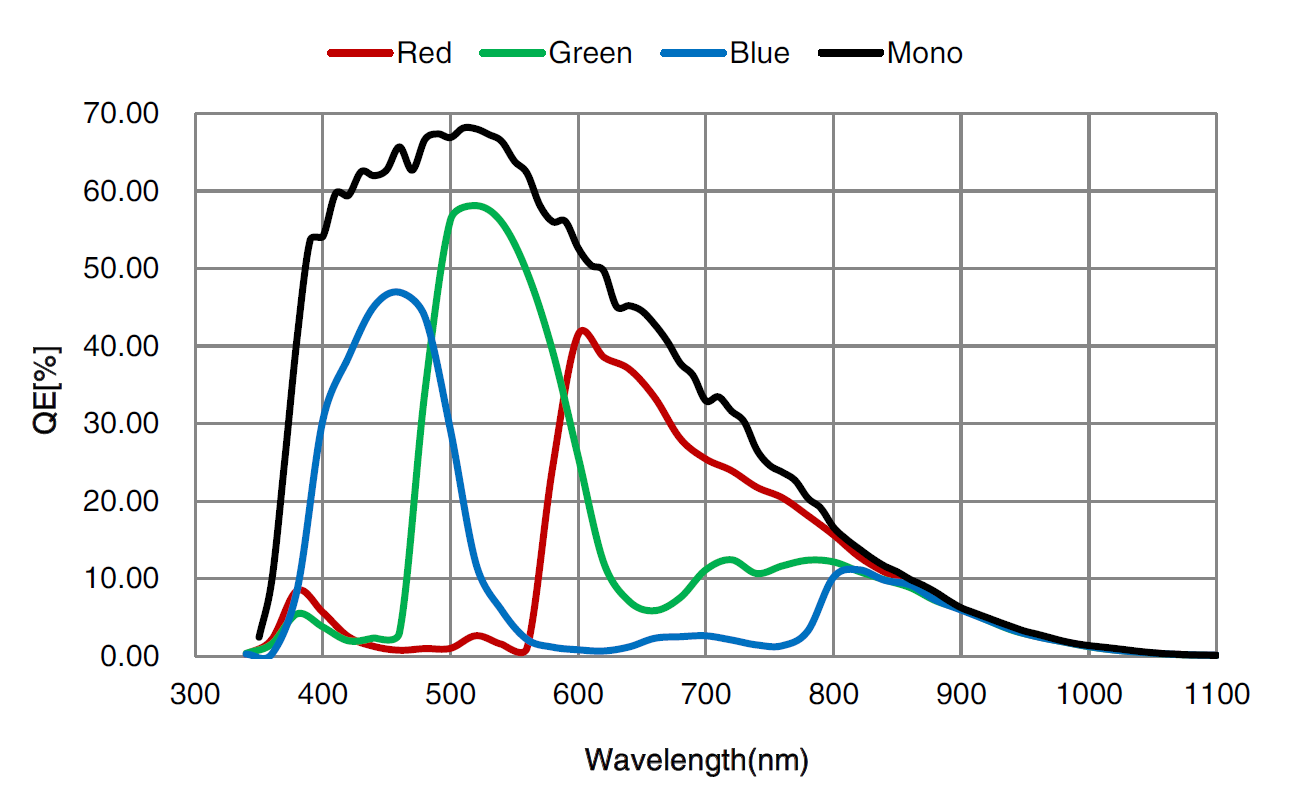

光谱	彩色	黑白
图像数据格式	Bayer GB8 / Bayer GB12	Mono8 / Mono12
信噪比	40.4 dB	39.5 dB
曝光时间	20μs ~ 1s，实际步长：1 行周期
增益	数字增益：0dB ~ 16dB；默认值0dB，步长0.1dB 模拟增益：0.5dB ~ 2.8dB；默认值1.4dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	水平 FPGA，垂直Sensor：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集，CXP触发采集
镜像翻转	水平镜像，垂直镜像

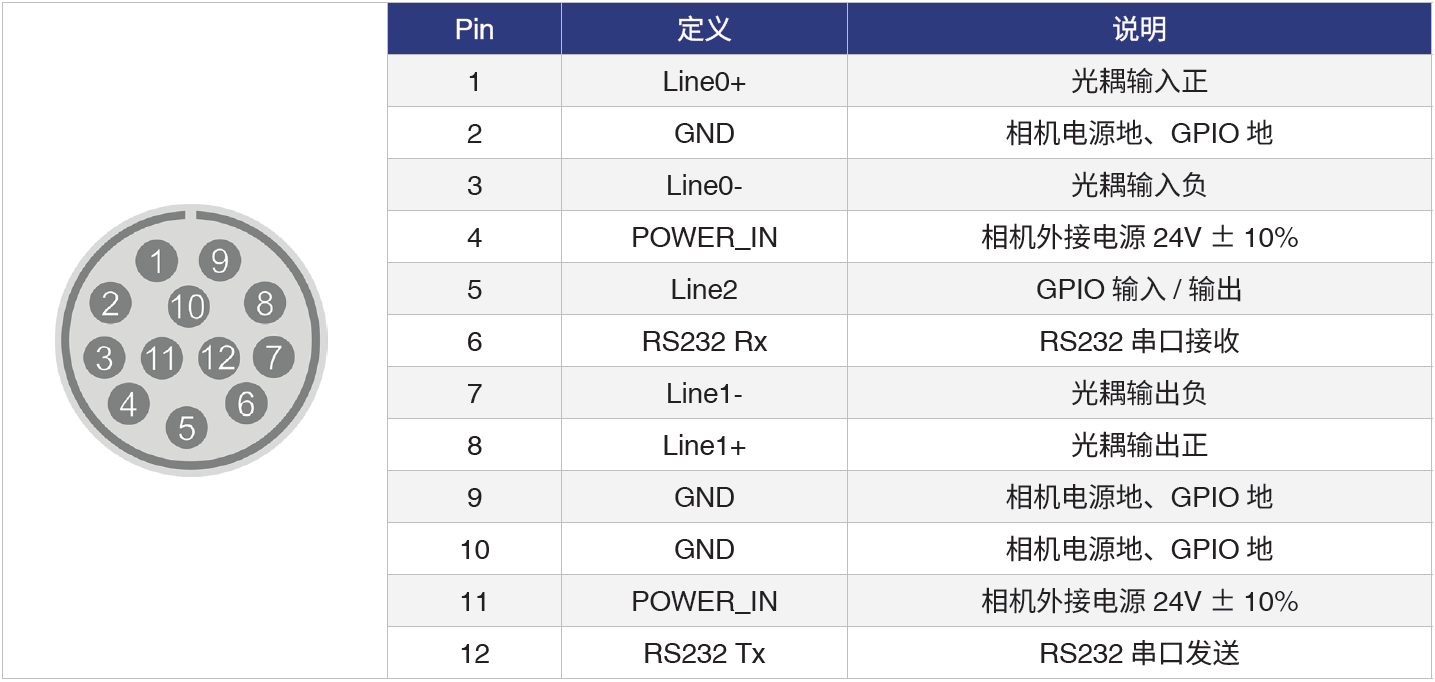

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO，1 路 RS232
数据接口	CXP-12 × 4 (HDBNC)
供电要求	辅助直流 24V电源或 PoCXP供电
功率	额定功率：22W@24V、环境 25℃、Sensor 恒定温度 10℃、TEC(ON)、风扇 (ON) 最大功率：30W@ 快速降温阶段（TEC(ON)、风扇(ON)）
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
散热方式	TEC 半导体制冷 + 风扇
镜头接口	M72

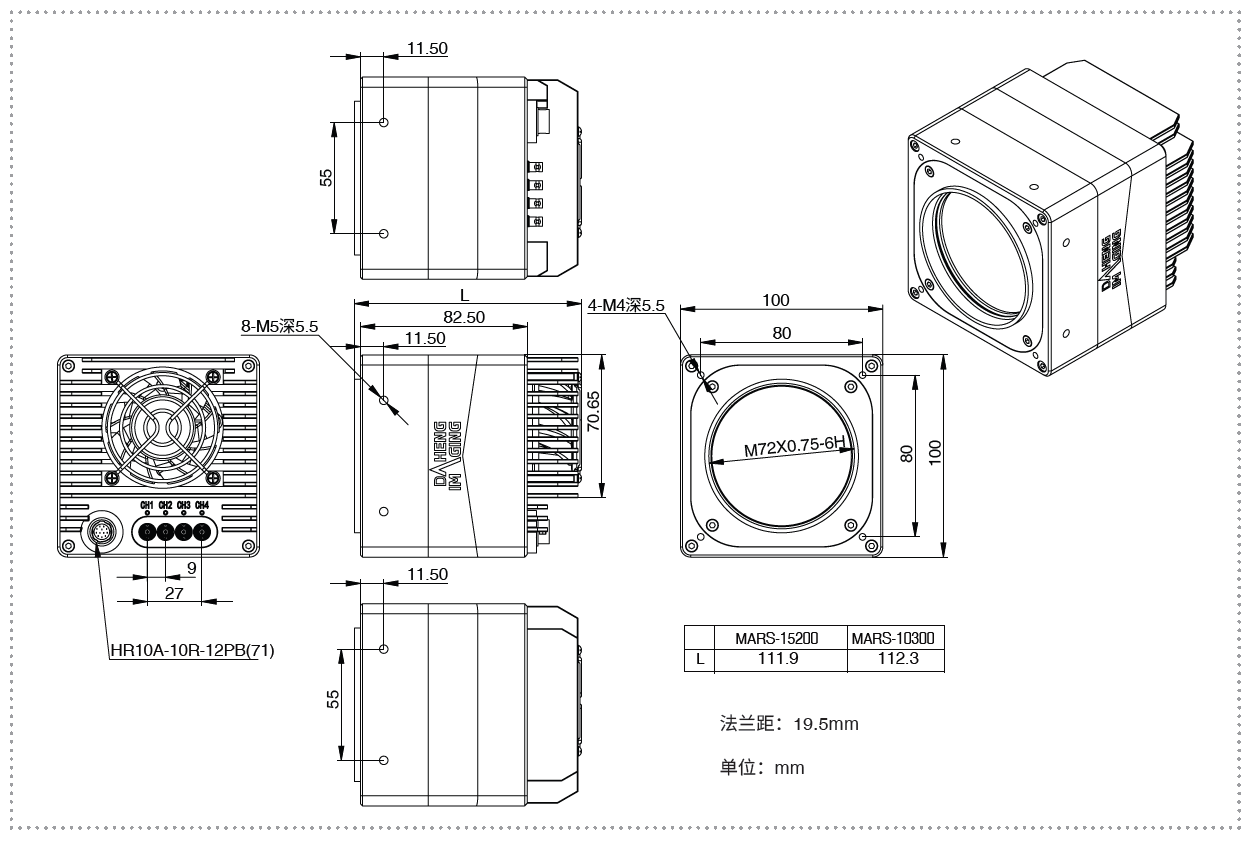

机械尺寸	100(W) × 100(H) × 111.9(L) mm
重量	1610 g
软件	支持大恒图像采集卡以及第三方图像采集卡配套软件
操作系统	Win7 / Win8 / Win10 / Win11
认证及标准	CE，RoHS，FCC，ICES，UKCA，CoaXPress2.0，GenICam
