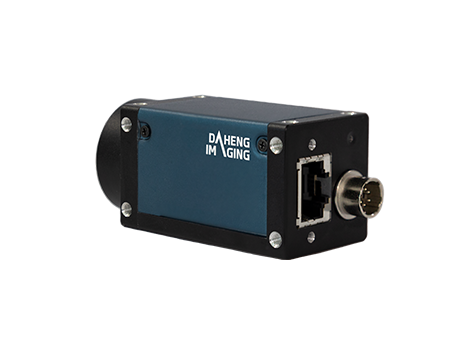

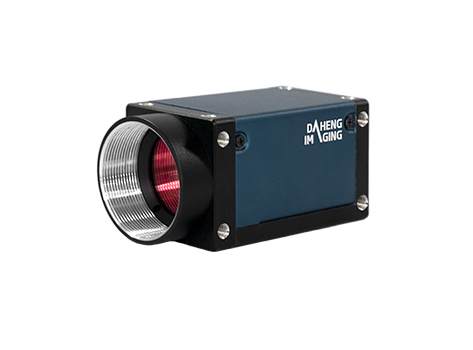

MER3-810-36G3M-P-UV-AF F02大恒图像自动对焦科研级UV紫外相机

水星三代810万像素2.5GigE接口紫外相机

水星三代相机结构紧凑，外观小巧（29×29mm），采用更高性能FPGA，具有性能出色、灵活安装等特点。

MER3-810-36G3M-P-UV(-AF) F02紫外相机采用全局曝光的Sony Pregius S 背照式IMX487 CMOS 感光芯片，支持200nm～1100nm波段成像，相机通过2.5GigE数据接口进行图像数据的传输，传输速度可达2.5Gbit/s，支持Power over Ethernet，并集成I/O (GPIO) 接口，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装，是高可靠性的工业数字相机产品。

水星三代MER-G3-P-UV系列紫外相机

MER3-810-36G3M-P-UV F02

应用领域

适用于微小缺陷检测、基础设施放电检测、回收材料拣选、印刷检查、生命科学等应用。

产品特点

l -AF 型号支持自动对焦功能

l 序列控制功能支持多组功能参数配置

l Gamma、Binning、像素抽样、数字移位、黑电平

l 查找表、参数组、计数器和定时器功能

l 支持 Burst 采集、电平控制曝光功能

l 取消参数范围限制，可扩大曝光、增益等参数的范围值

l 提供 16KB 用户数据区，保存算法系数、参数配置等

规格参数

型号	MER3-810-36G3M-P-UV F02	MER3-810-36G3M-P-UV-AF F02
自动对焦	无	有
品牌	大恒图像
系列	火星MER3-G3-P-UV系列
分辨率	2856(H) × 2848(V)
帧率(fps)	34.55fps @ 2856 × 2848，可以调整包长到 8164 并且预留带宽到 5，帧率达到 36.13fps；突发采集高速模式下，采集帧率可达55.62fps

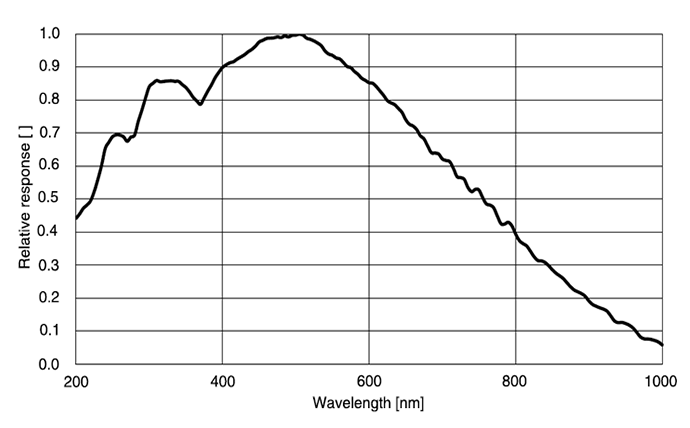

光谱响应范围	200nm~1100nm
传感器厂商	SONY
传感器	2/3” IMX487 Global shutter CMOS
像元尺寸	2.74μm
模数转换精度	12 bit
像素深度	8 bit， 12 bit
数据接口	2.5GigE PoE
镜头接口	C
光谱	黑白，紫外
图像数据格式	Mono8 / Mono12
信噪比	39.77 dB
曝光时间	极小：1μs ~ 2.4μs，实际步长：0.1μs 标准：3μs ~ 20μs，实际步长：1μs；21μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	Sensor：1×1，2×2
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

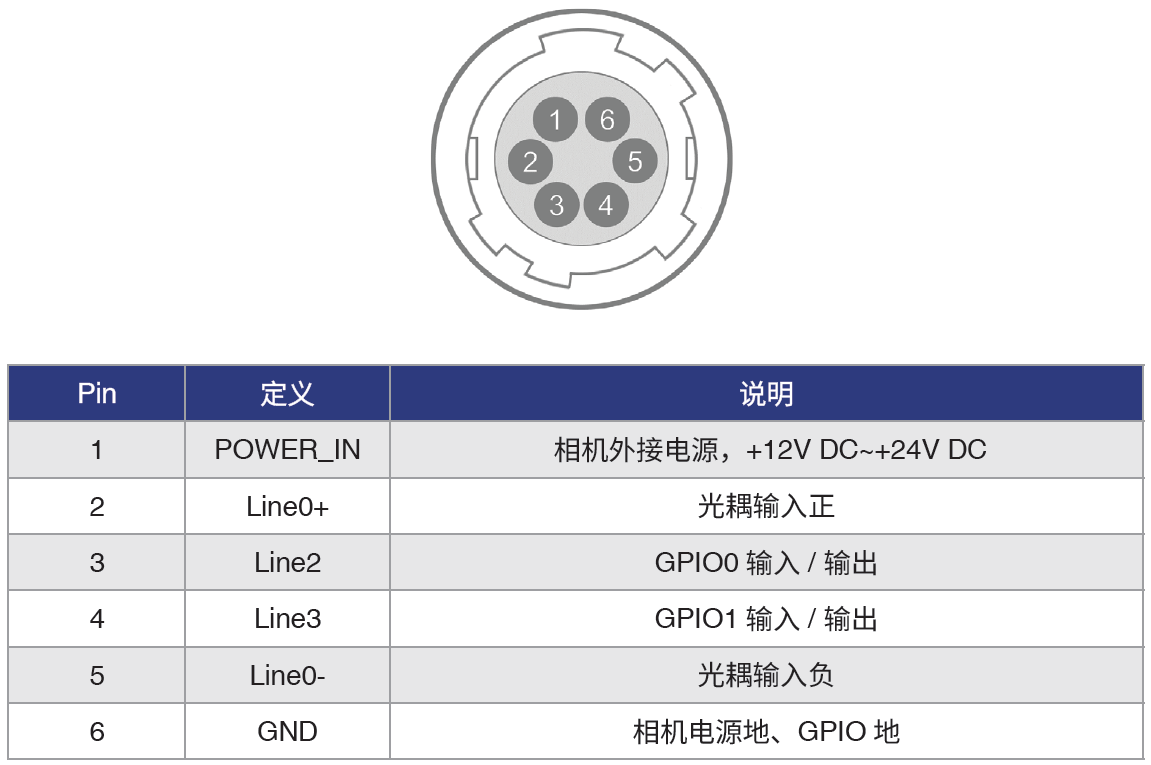

I/O接口	1 路光耦隔离输入，2路双向 GPIO
供电要求	PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源
功率	< 4.73 W @ 12 V / PoE
工作温度	0°C ~ +50°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
滤色片/透光片	无

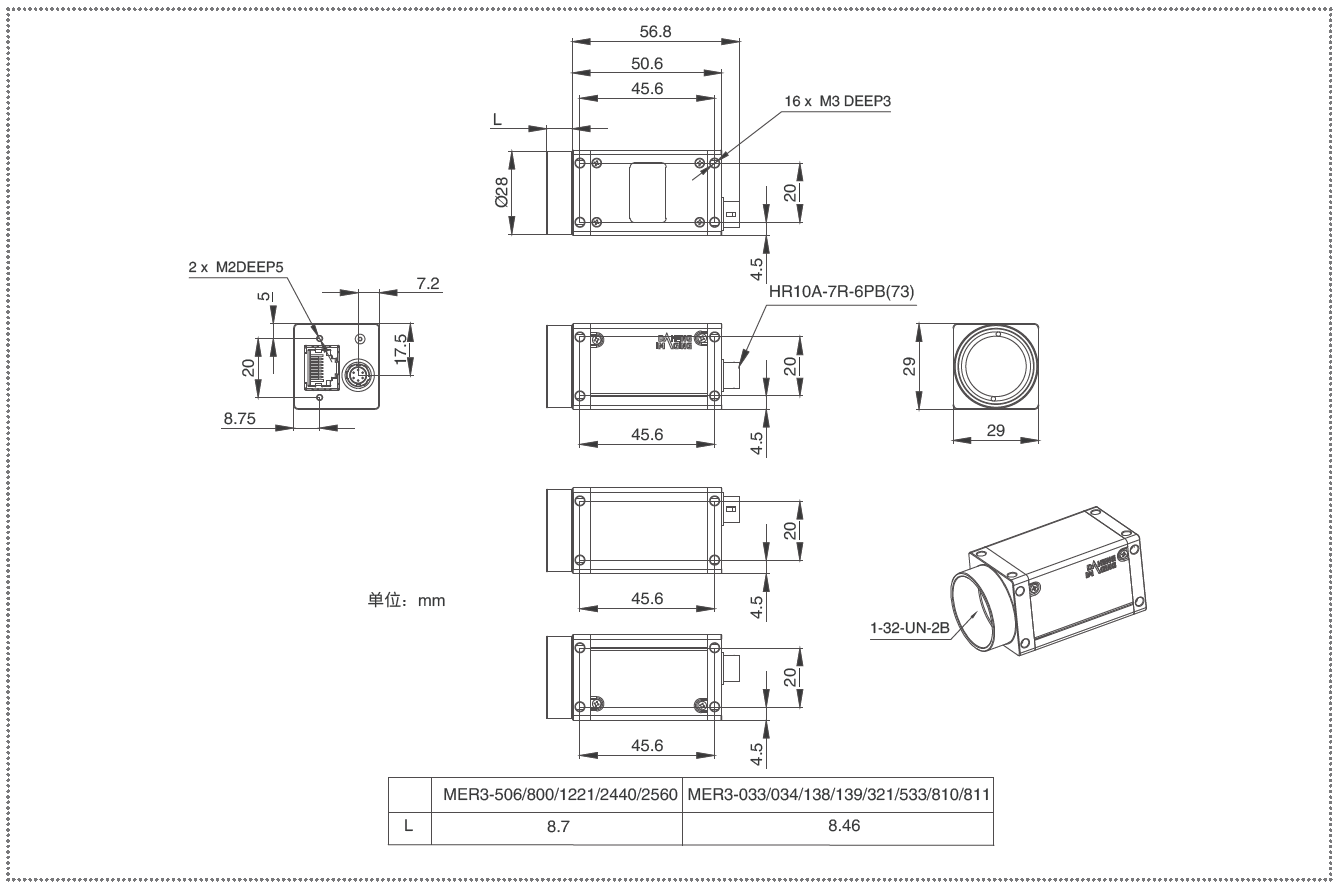

机械尺寸	29(W) × 29(H) × 50.6(L) mm（不含镜头接口和连接件）
重量	69 g

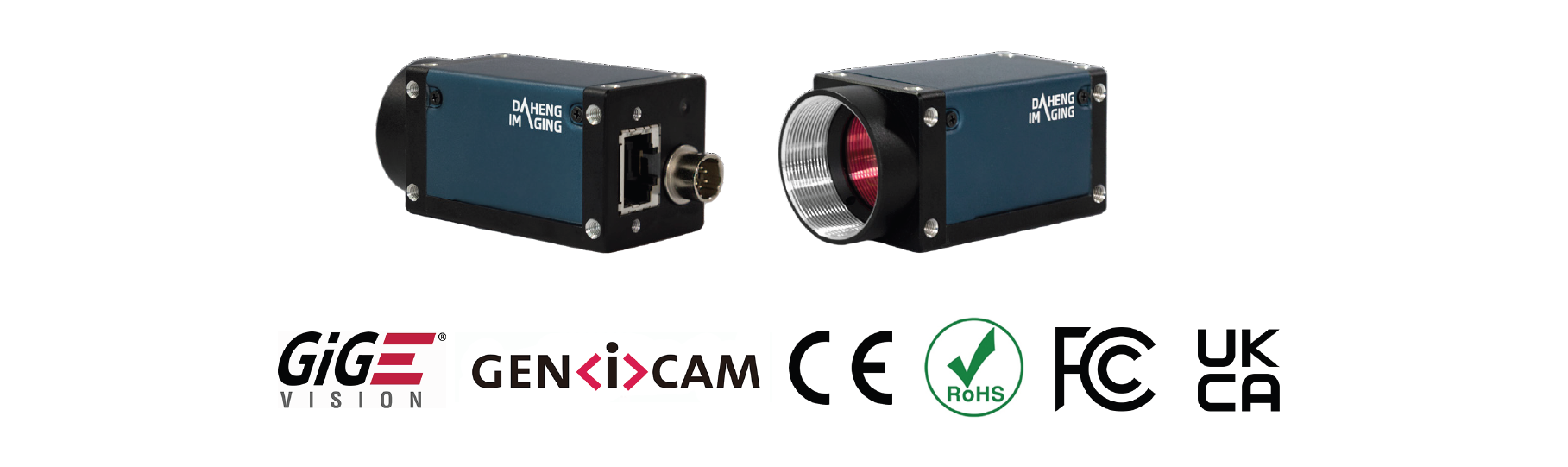

认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
