MER3-533-134X2M-SWIR F02大恒图像科研级SWIR短波红外相机
MER3-533-134X2M-SWIR F02大恒图像科研级SWIR短波红外相机
水星三代CoaXPress2.0接口533万像素短波红外工业相机
MER3-533-134X2M-SWIR F02相机采用全局曝光的 Sony IMX992 CMOS 感光芯片， 通过CXP2.0数据接口进行图像数据的高速传输，最大传输速率可达12.5Gbit/s，支持PoCXP供电，能稳定工作在各种恶劣环境下，是高可靠性、高传输速度、高图像质量的工业数字相机产品。
水星三代系列CXP2.0接口高分辨率小体积工业数字相机，具有高图像质量、低噪声、极低功耗等特点。
水星MER3-X2-SWIR系列短波红外相机

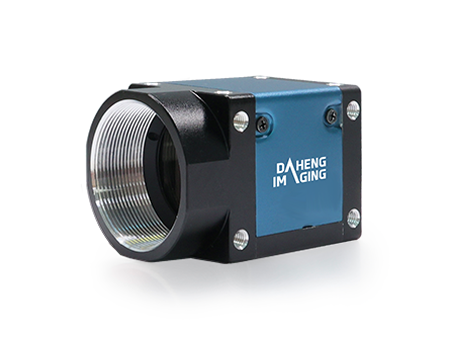

MER3-533-134X2M-SWIR F02
MER3-533-134X2M-SWIR F02
应用领域
晶圆检测、AOI检测、光斑检测、医疗检测等领域。
产品特点
l 支持静态坏点校正功能，可以校正 sensor 缺陷点，缺陷点坐标可以自由增加或者删减
l 序列控制功能支持曝光、增益等参数配置
l 支持热像素校正、锐化、降噪、黑电平、参数组、计数器和定时器功能
l 支持亮度、对比度、Gamma、查找表、优化采集图像的亮度
l 支持大恒图像以及第三方图像采集卡
规格参数
型号 | MER3-533-134X2M-SWIR F02 |
品牌 | 大恒图像 |
系列 | 水星MER3-X2系列 |
分辨率 | 2592(H) × 2056(V) |
帧率(fps) | 134.12 |
光谱响应范围 | 400nm~1700nm |
传感器厂商 | SONY |
传感器 | 1/1.4” IMX992 Global shutter CMOS |
传感器材料 | InGaAs |
像元尺寸 | 3.45μm |
模数转换精度 | 8 bit，10 bit，12 bit |
像素深度 | 8 bit，10 bit，12 bit |
数据接口 | CXP-12 × 1(HDBNC) |
镜头接口 | C |
光谱 | 黑白，短波红外 |
图像数据格式 | Mono8 / Mono10 / Mono12 |
信噪比 | 46.245 dB |
曝光时间 | 极小：6μs ~ 26μs，实际步长：1μs；标准：27μs~1s，实际步长：1μs |
增益 | 数字增益：0dB ~ 16dB；默认值0dB，步长0.1dB |
Binning | 不支持 |
像素抽样 | Sensor：1×1，2×2 |
同步方式 | 外触发，软触发 |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集，CXP触发采集 |
镜像翻转 | 水平镜像，垂直镜像 |
I/O接口 | 1 路光耦隔离输入，2 路双向 GPIO |
供电要求 | PoCXP供电 |
功率 | 4 W @ PoCXP |
工作温度 | 0°C ~ +45°C |
存储温度 | -20°C ~ +70°C |
工作湿度 | 10% ~ 80% |
制冷方式 | 非制冷 |
滤色片/透光片 | 无 |
机械尺寸 | 29(W) × 29(H) × 34(L) mm（不含 C接口长度、航插长度） |
重量 | 60 g |
认证及标准 | CE，RoHS，FCC，ICES，UKCA，CoaXPress2.0，GenICam |
软件 | 支持大恒图像采集卡以及第三方图像采集卡配套软件 |
操作系统 | Win7 / Win8 / Win10 / Win11 |

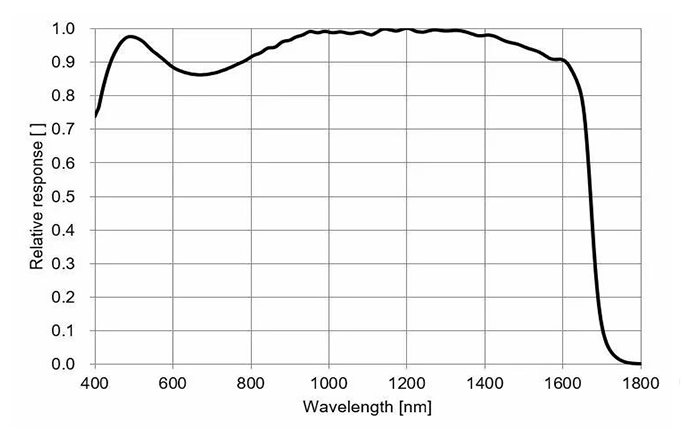

光谱曲线

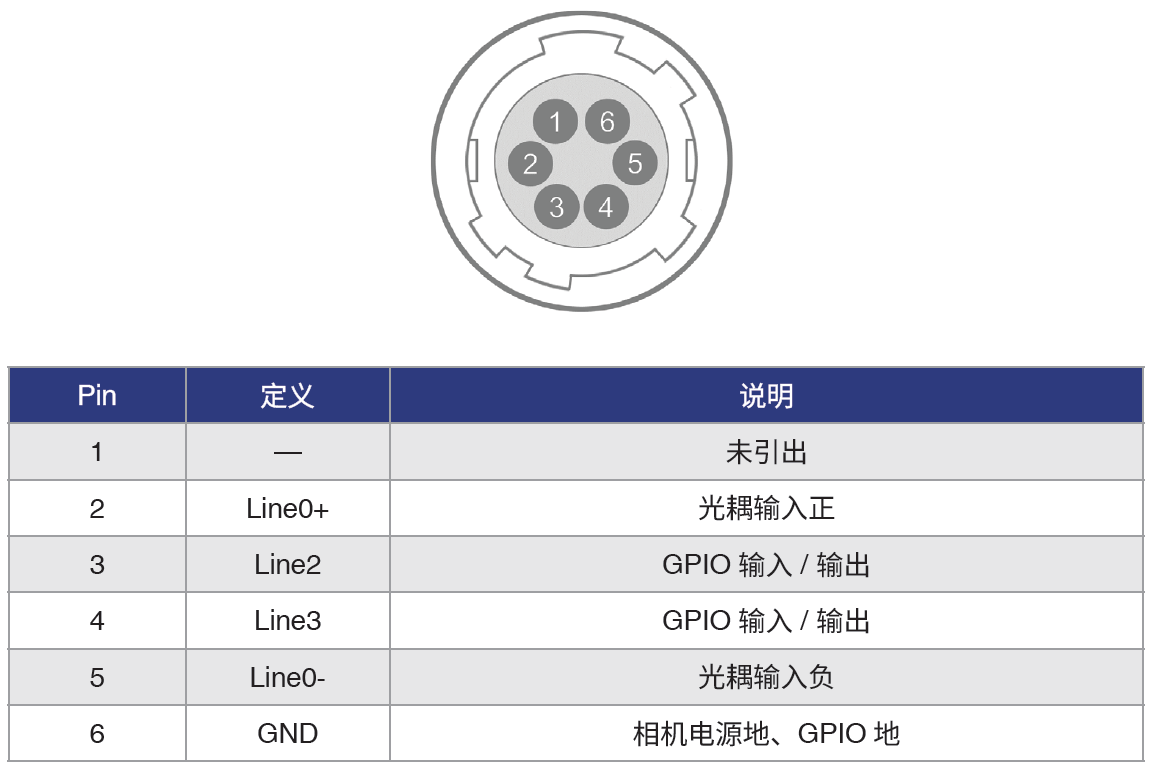

IO接口

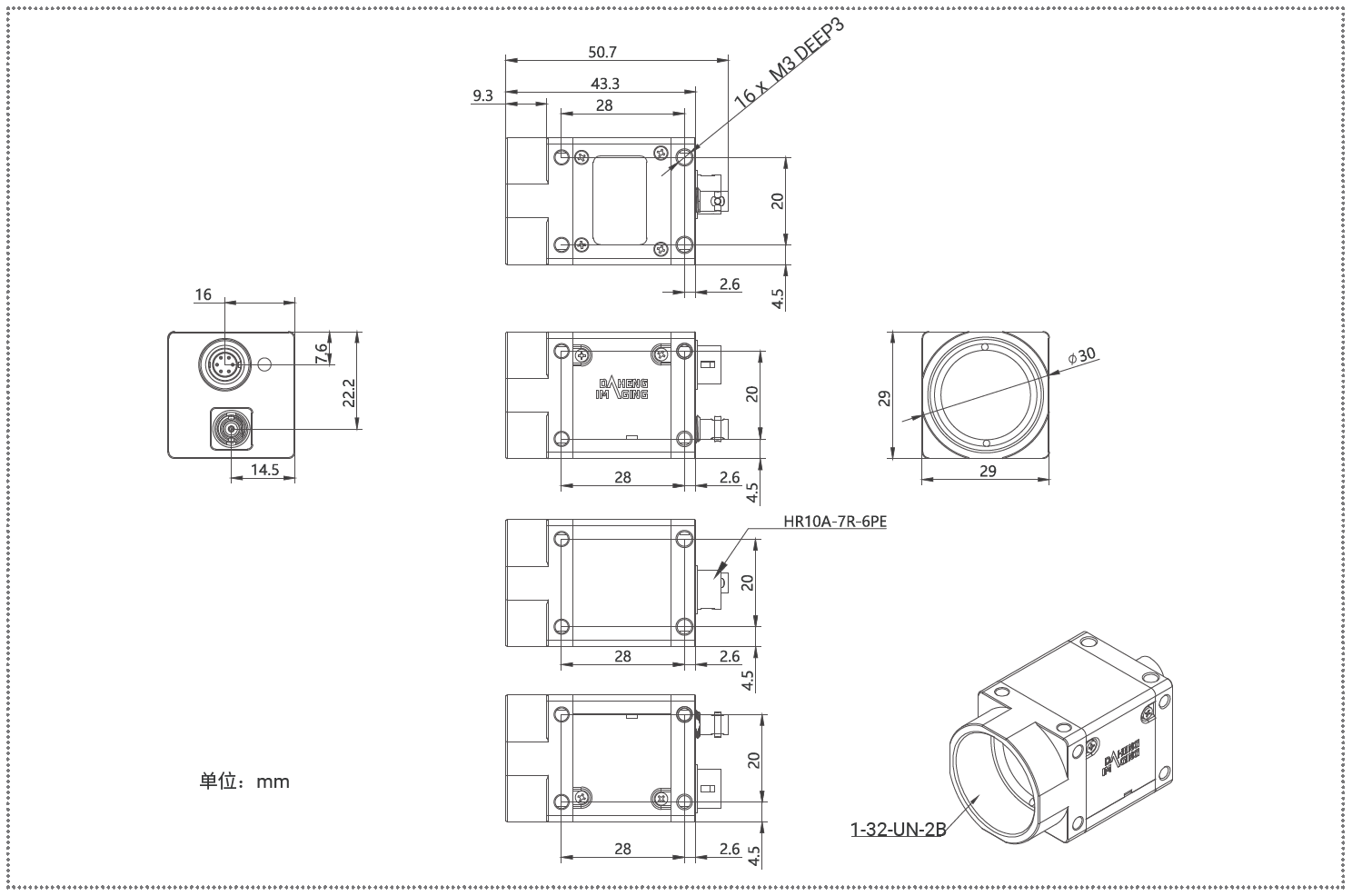

机械尺寸
