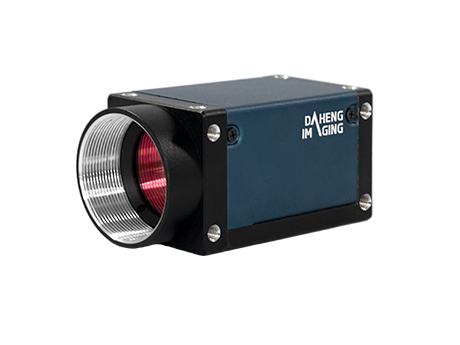

MER3-321-91G3M-P-SWIR F02大恒图像科研级SWIR短波红外相机

水星三代2.5GigE接口321万像素短波红外工业相机

MER3-321-91G3M-P-SWIR F02是大恒图像推出的短波红外2.5GigE相机，搭载采用SenSWIR技术的Sony IMX993高灵敏度传感器，能捕获到400nm~1700nm范围的可见光和短波红外的宽波段图像信息，该相机可替代传统的“可见光相机+短波红外相机”，其宽谱带特性适合多光谱应用，最大传输速率可达2.5Gbit/s，相机体积小巧，非常适合半导体检测、工业检测等应用，是高可靠性、高性价比的工业数字相机产品。

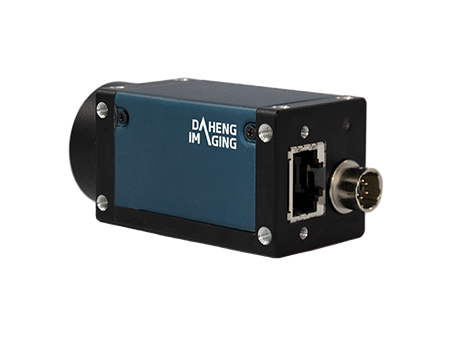

水星三代相机结构紧凑，外观小巧（29×29mm），采用更高性能FPGA，具有性能出色、灵活安装等特点。

水星MER3-G3-P-SWIR系列短波红外相机

MER3-321-91G3M-P-SWIR F02

应用领域

晶圆检测、AOI检测、光斑检测、医疗检测等领域。

产品特点

l 序列控制功能支持多组功能参数配置

l 两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

l 两种曝光模式：标准曝光模式 / 极小曝光模式

l Gamma、像素抽样、数字移位、黑电平

l 查找表、参数组、计数器和定时器功能

l 支持 Burst 采集、电平控制曝光功能

l 取消参数范围限制，可扩大曝光、增益等参数的范围值

l 提供 512KB 用户数据区，保存算法系数、参数配置等

规格参数

型号	MER3-321-91G3M-P-SWIR F02
品牌	大恒图像
系列	水星MER3-G3-P系列
分辨率	2080(H) × 1544(V)
帧率(fps)	91 fps（突发采集高速模式下，采集帧率可达93.26fps）

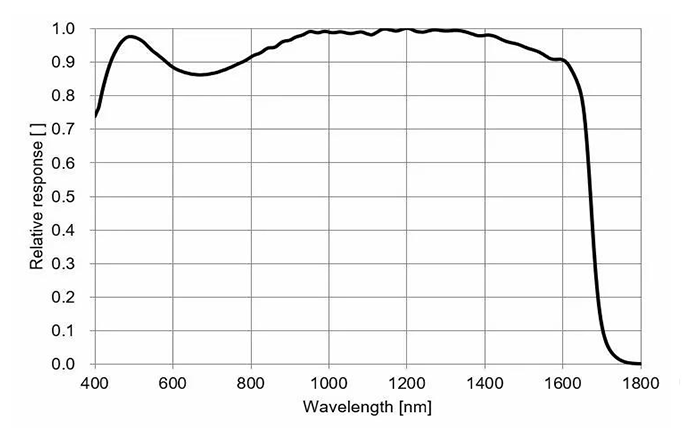

光谱响应范围	400nm~1700nm
传感器厂商	SONY
传感器	1/1.8” IMX993 Global shutter CMOS
传感器材料	InGaAs
像元尺寸	5μm
模数转换精度	8bit， 12 bit
像素深度	8bit， 12 bit
数据接口	2.5GigE
镜头接口	C
光谱	黑白，短波红外
图像数据格式	Mono8 / Mono12
信噪比	47.29 dB
曝光时间	极小：6μs ~ 100μs，实际步长：1μs；标准：28μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

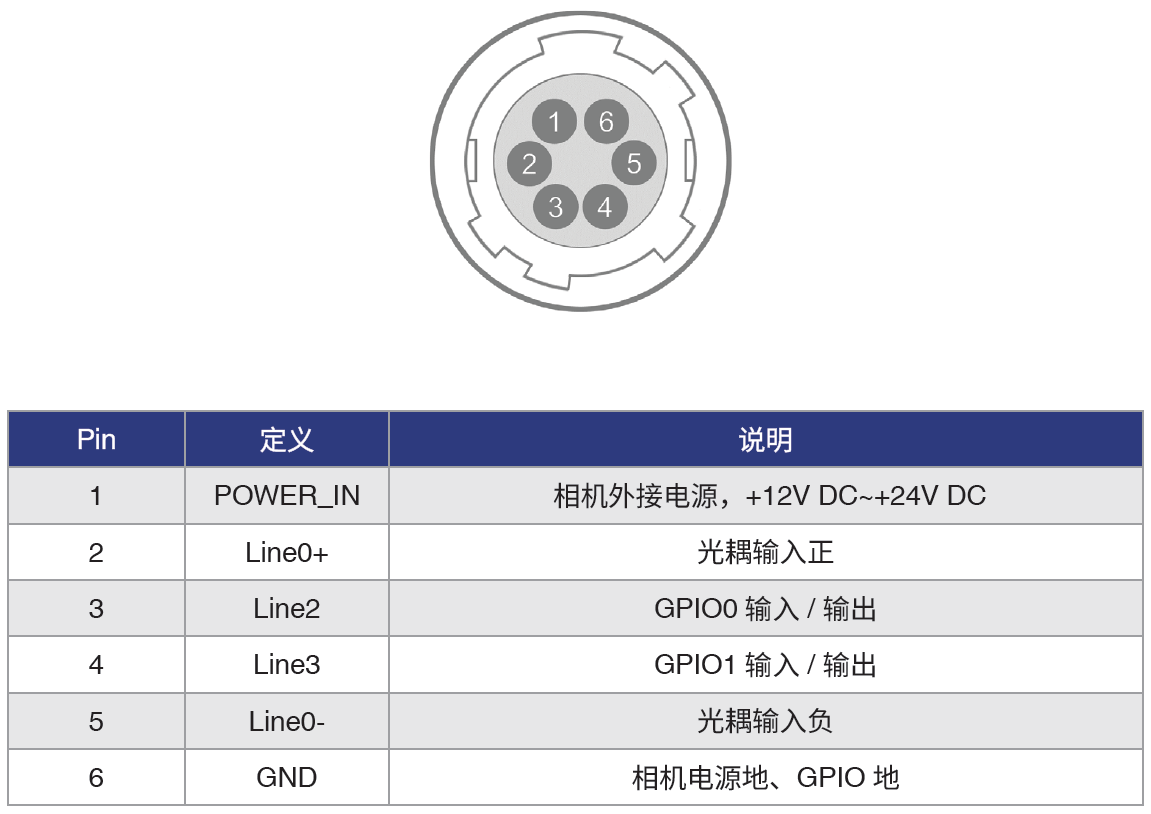

I/O接口	1 路光耦隔离输入，2 路双向 GPIO
供电要求	PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源
功率	4.9 W @ 12V / PoE
工作温度	0°C ~ +50°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
散热方式	无主动散热，可配装散热翅
滤色片/透光片	无

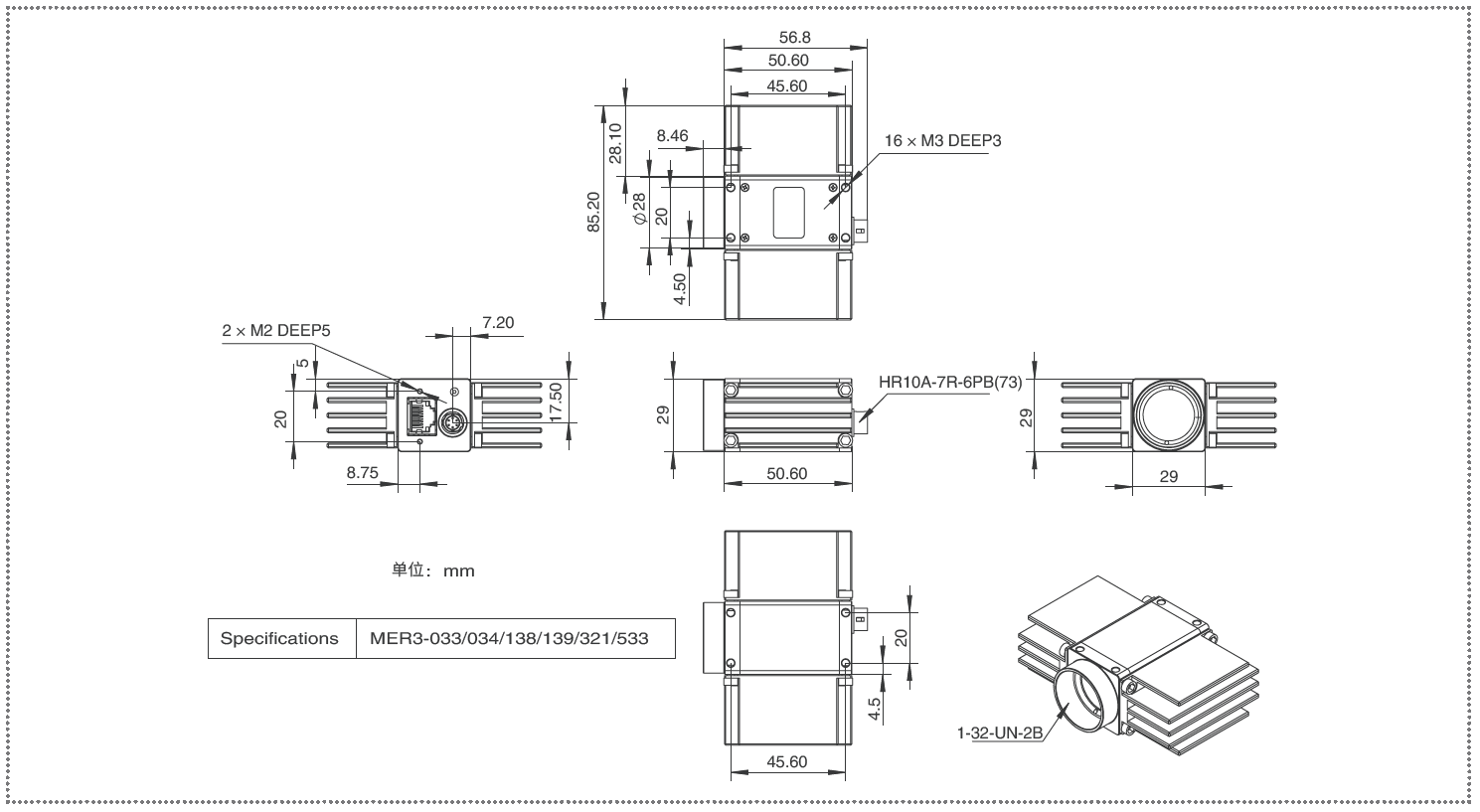

机械尺寸	29(W) × 29(H) × 50.6(L) mm（不含 C接口长度、航插长度） 85.2(W) × 29(H) × 50.6(L) mm（不含镜头接口和连接件，带散热翅）
重量	69 g（不包含散热翅）
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
