MARS-533-134GTM-TN-SWIR F02大恒图像科研级SWIR短波红外相机

火星系列万兆网接口530万像素短波红外工业相机

MARS-533-134GTM-TN-SWIR F02是大恒图像推出的短波红外万兆网相机，搭载采用SenSWIR技术的Sony IMX992高灵敏度传感器，能捕获到400nm~1700nm范围的可见光和短波红外的宽波段图像信息，该相机可替代传统的“可见光相机+短波红外相机”，其宽谱带特性适合多光谱应用，10GigE数据接口，最大传输速率可达10Gbit/s，相机采集帧率高，非常适合半导体检测应用，是高可靠性、高性价比的工业数字相机产品。

MARS-533-134GTM-TN-SWIR F02相机通过10GigE数据接口进行图像数据的传输，最大传输速率可达10Gbit/s，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。

火星MARS-GT-TN-SWIR系列短波红外相机

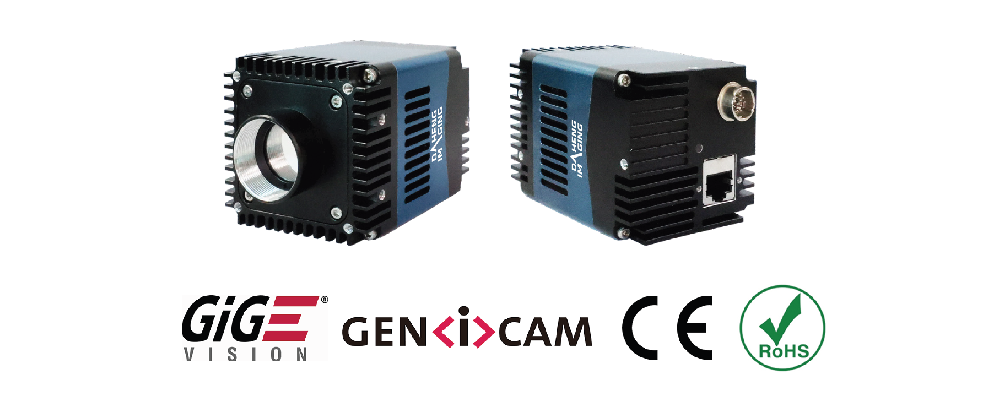

MARS-533-134GTM-TN-SWIR F02

应用领域

工业检测、医疗、科研、教育等领域。

产品特点

l 时间戳、ROI、Binning、Decimation、镜像、序列控制功能

l 定时器、计数器、查找表、参数组

l Gamma、黑电平、数字移位

l 取消参数范围限制控制

l 静态坏点校正、锐化、降噪

l 平场校正、暗场校正、明场校正

规格参数

型号	MARS-533-134GTM-TN-SWIR F02
品牌	大恒图像
系列	火星MARS-GT-TN系列
分辨率	2592(H) × 2056(V)
帧率(fps)	134

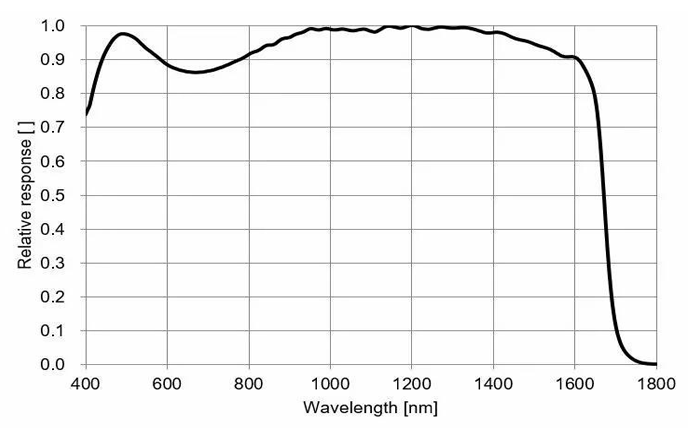

光谱响应范围	400nm~1700nm
传感器厂商	SONY
传感器	1/1.4” IMX992 Global shutter CMOS
传感器材料	InGaAs
像元尺寸	3.45μm
模数转换精度	8 bit，10 bit，12 bit
像素深度	8 bit，10 bit，12 bit
数据接口	10GigE
镜头接口	C
光谱	黑白，短波红外
图像数据格式	Mono8 / Mono10 / Mono12 / Mono10 Packed / Mono12 Packed
信噪比	46.41 dB
曝光时间	极小：8μs ~ 100μs，实际步长：1μs；标准：21μs ~ 1s，实际步长：2 行周期
增益	数字增益：0dB ~ 24dB；默认值0dB，步长0.1dB 模拟增益：0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	Sensor：1×1，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像

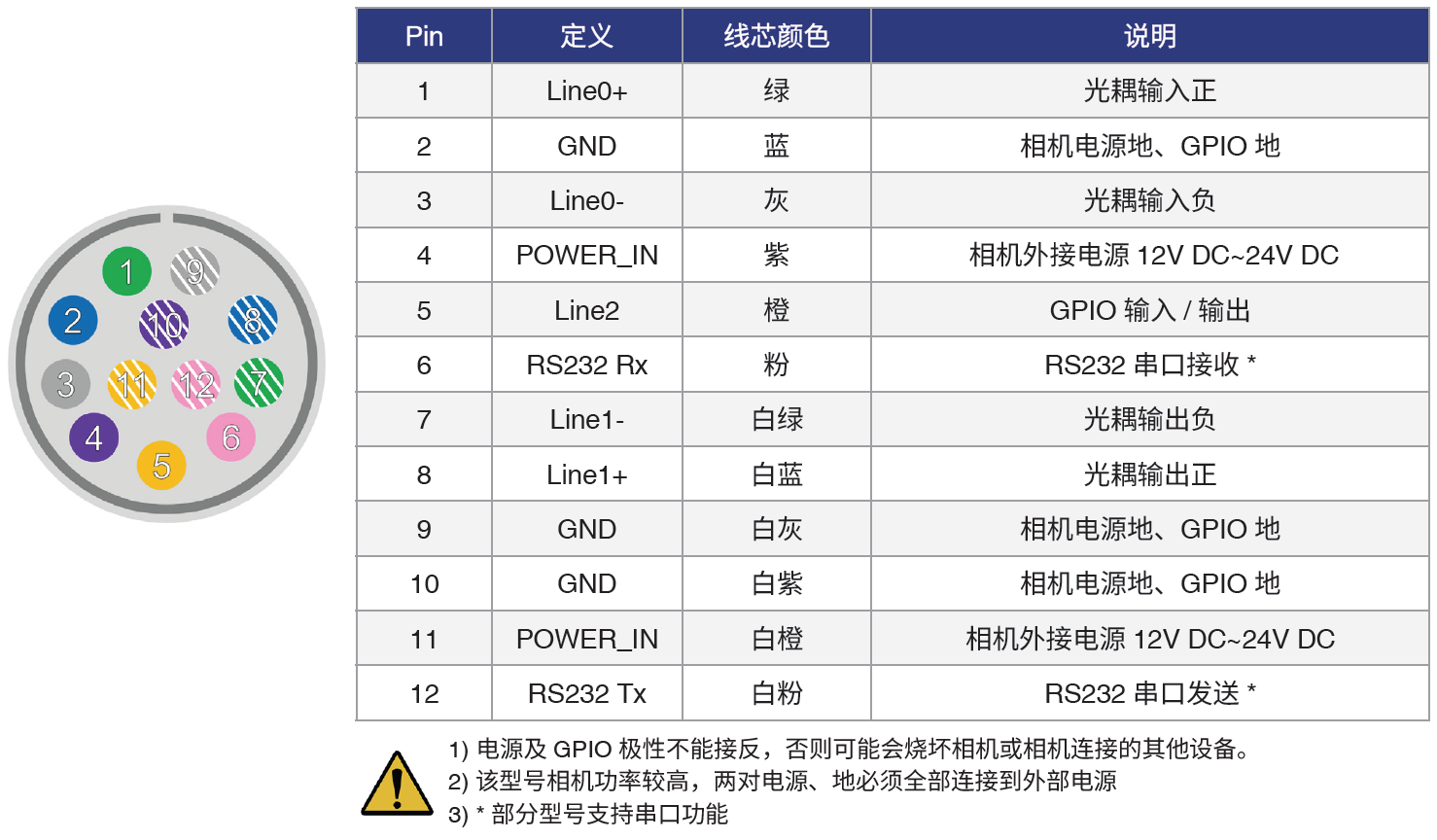

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
供电要求	24VDC ± 10% 电源
功率	10.5W@24 VDC（环境温度 30℃，TEC 制冷目标温度 15℃情况下）
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
制冷方式	TEC半导体制冷
制冷温度	典型值：比环境温度低 15° C ± 0.5° C @常温环境
滤色片/透光片	无
机械尺寸	62(W) × 62(H) × 80.5(L) mm（不含 C接口长度）
重量	495 g
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision®，GenICam®
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
