VE2S-630-18GM-P大恒图像金星二代千兆网黑白工业相机
VE2S-630-18GM-P大恒图像金星二代千兆网黑白工业相机
金星二代Super系列GigE接口板级相机

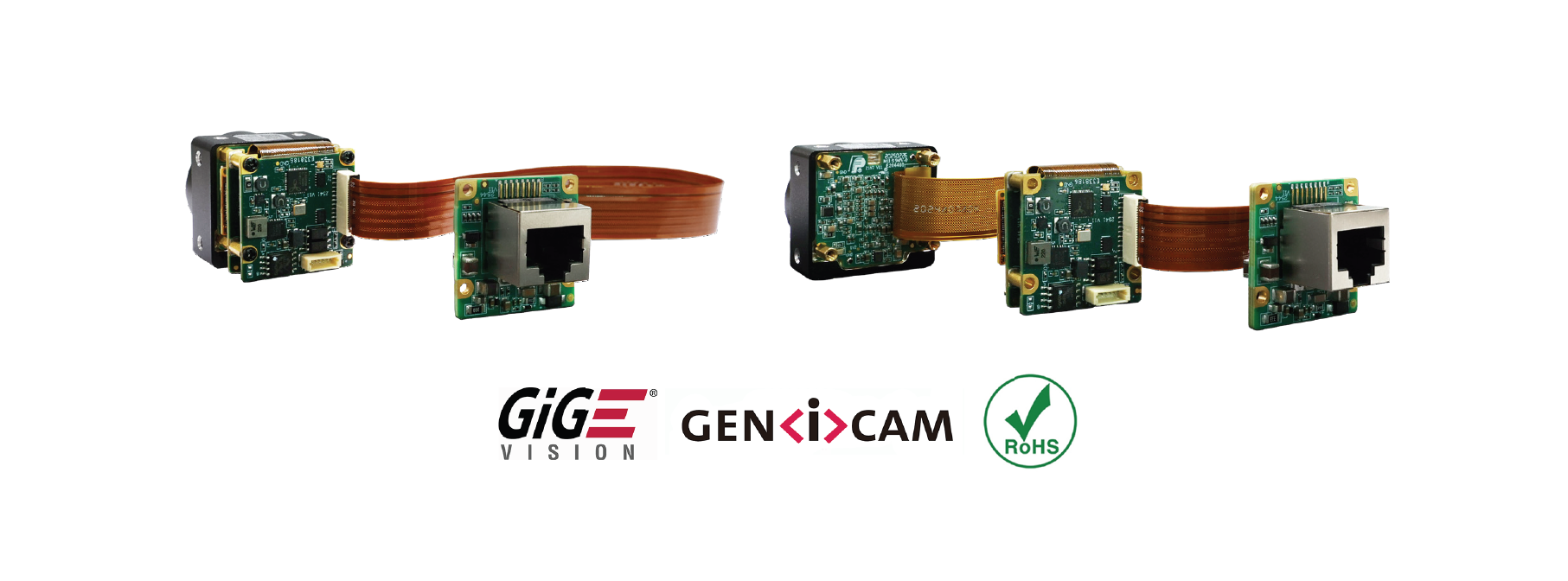

VE2S-630-18GC-P是大恒图像自主研发的金星二代增强版（VE2S-G）工业数字相机，相机采用机身+FPC软线+GigE转接板的设计，为嵌入式视觉应用提供了更大的灵活性，相机采用全局曝光的 Sony CMOS 感光芯片，具有性能出色、安装及使用方便等特点，是高可靠性、高性价比的工业数字相机产品。
金星VE2S-G系列
应用领域
工业检测、医疗、科研、教育等领域。
产品特点
Sensor 板和采集板间FPC 软排线线长：2.9cm / 15cm
采集板和转接板间 FPC 软排线线长：20cm，可定制
两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）
支持 Gamma、数字移位、黑电平、查找表、参数组、计数器和定时器功能
支持全局复位释放（GRR）曝光模式 , 可有效避免拖影
彩色相机支持环境光源预设、颜色转换、饱和度、像素抽样、Binning功能
取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
支持调节包长、包间隔、预留带宽，优化多机同时采集传输
提供 16KB 用户数据区，保存算法系数、参数配置等
规格参数
型号 | VE2S-630-18GC-P | VE2S-630-18GM-P |
品牌 | 大恒图像 | |
分辨率 | 3088×2064 | |
帧率(fps) | 18.45 | |
传感器厂商 | Sony | |
传感器 | 1/1.8" IMX178 Rolling shutter CMOS | |
像元尺寸 | 2.4μm | |
模数转换精度 | 12 bit | |
像素深度 | 8 bit，12 bit | |
数据接口 | GigE PoE | |
镜头接口 | C | |
光谱 | 彩色 | 黑白 |
图像数据格式 | Bayer RG8，BayerRG12 / Mono8 / RGB8 / BGR8/ YUV422_8 / YUV422_8_UYVY | Mono8 / Mono12 |
信噪比 | 39.67 dB | 40.14 dB |
曝光时间 | 标准：19μs ~ 1s，GRR：38μs ~ 0.2s，实际步长：1 行周期 | |
增益 | 0dB ~ 24dB；默认值0dB，步长0.1dB | |
Binning | 1×1，1×2，2×1，2×2 | 不支持 |
像素抽样同 | FPGA：1×1，1×2，2×1，2×2 | 不支持 |
同步方式 | 外触发，软触发 | |
工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 | |
镜像翻转 | 水平镜像，垂直镜像 | |
I/O接口 | 1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO | |
供电要求 | 12VDC-10% ~ 24VDC+10% 电源，支持 PoE 供电（兼容IEEE802.3af） | |
功率 | 1.92W @ 12VDC；2.12W @ PoE | |
工作温度 | 0°C ~ +45°C | |
存储温度 | -20°C ~ +70°C | |
工作湿度 | 10% ~ 80% | |
机械尺寸 | 31(W) × 29H) × 30.9(L) mm（不含 C 接口长度、航插长度） | |
重量 | 49 g | |
认证及标准 | CE，RoHS，GigE Vision，GenICam | |
软件 | 支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件 | |
操作系统 | 32bit / 64bit Windows，Linux，Mac OS | |

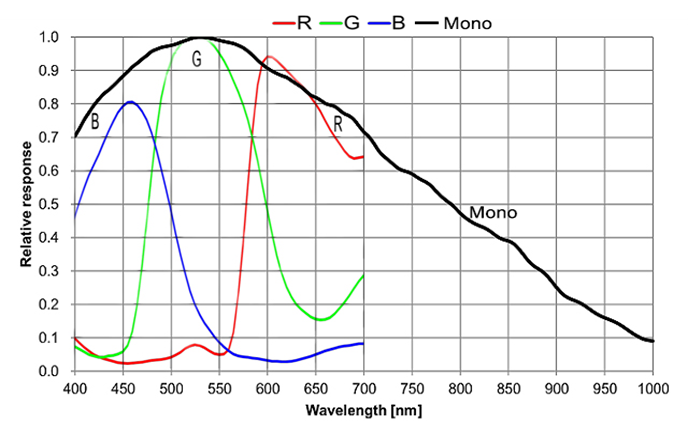

光谱曲线
IO接口

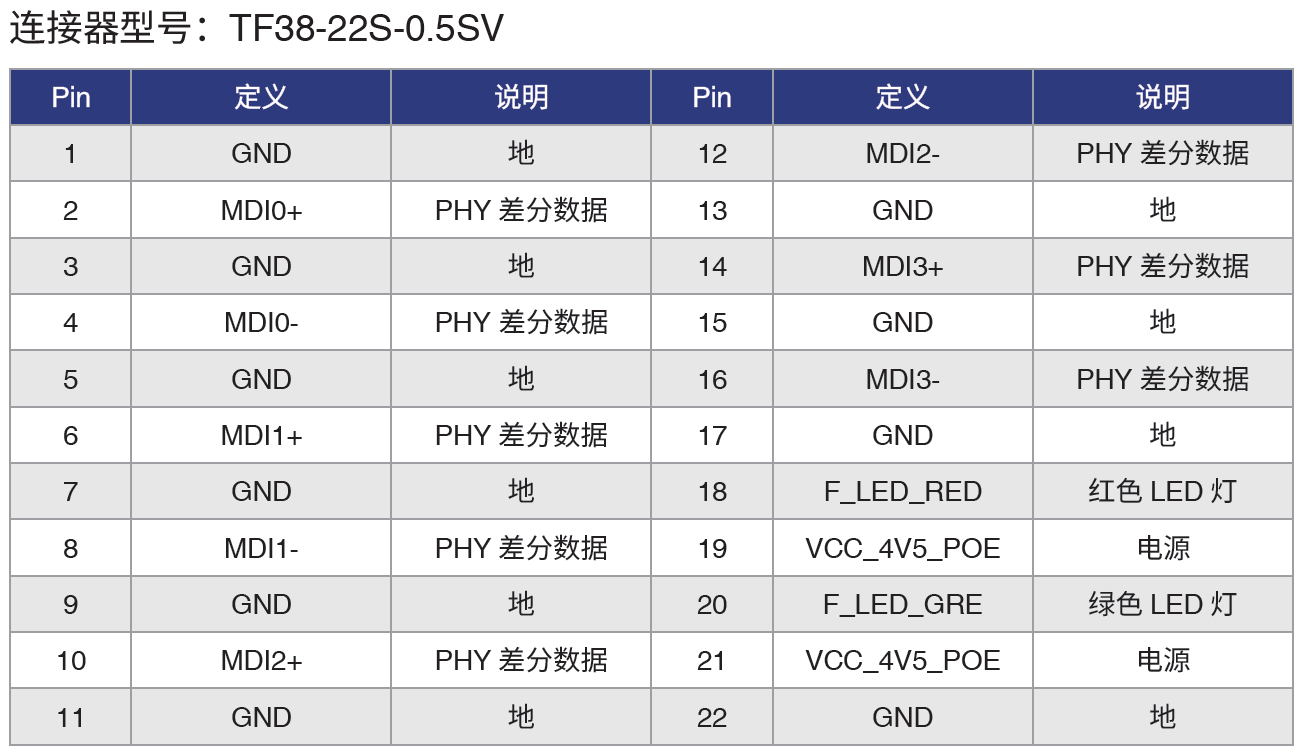

FPC接口

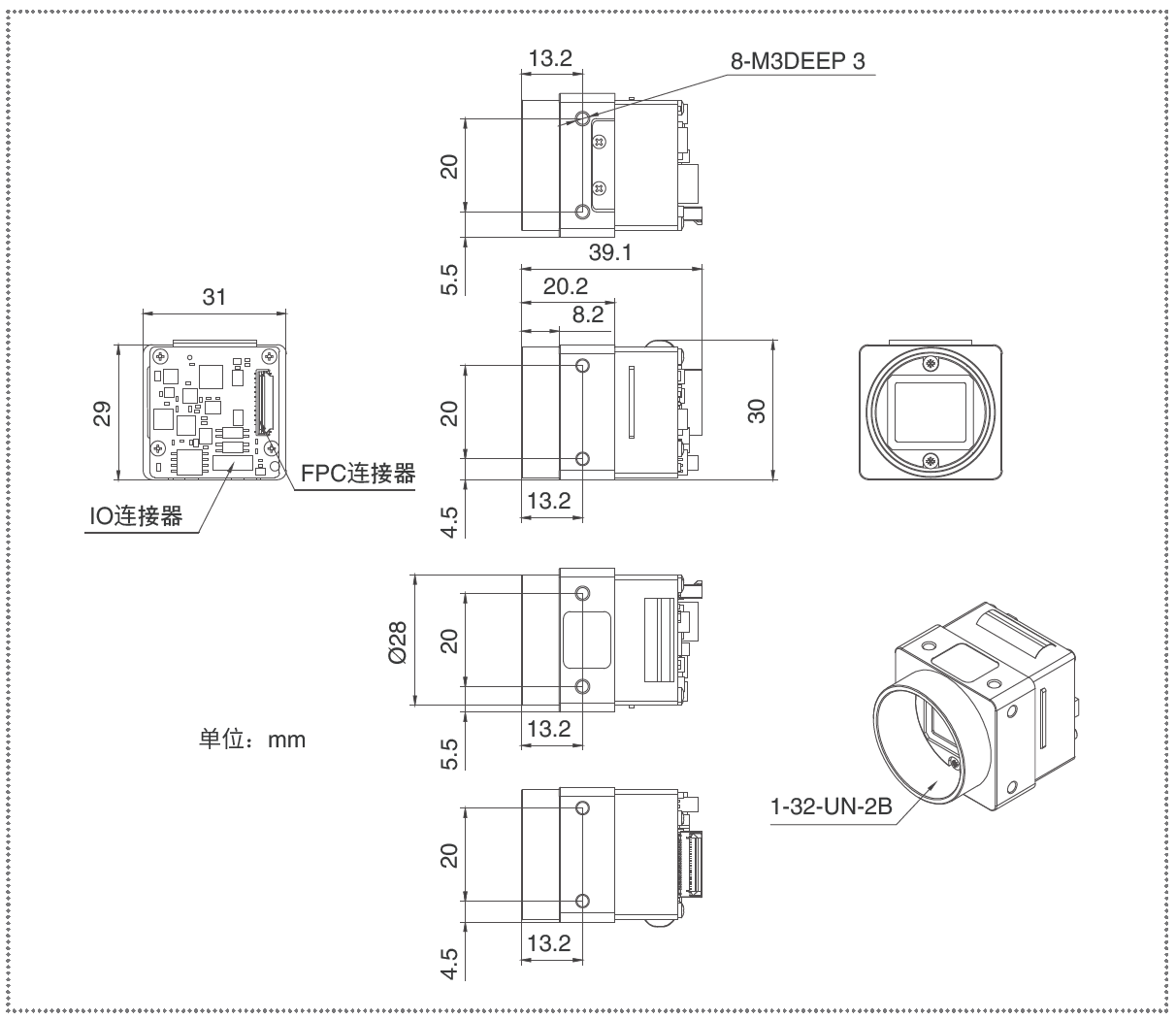

机械尺寸

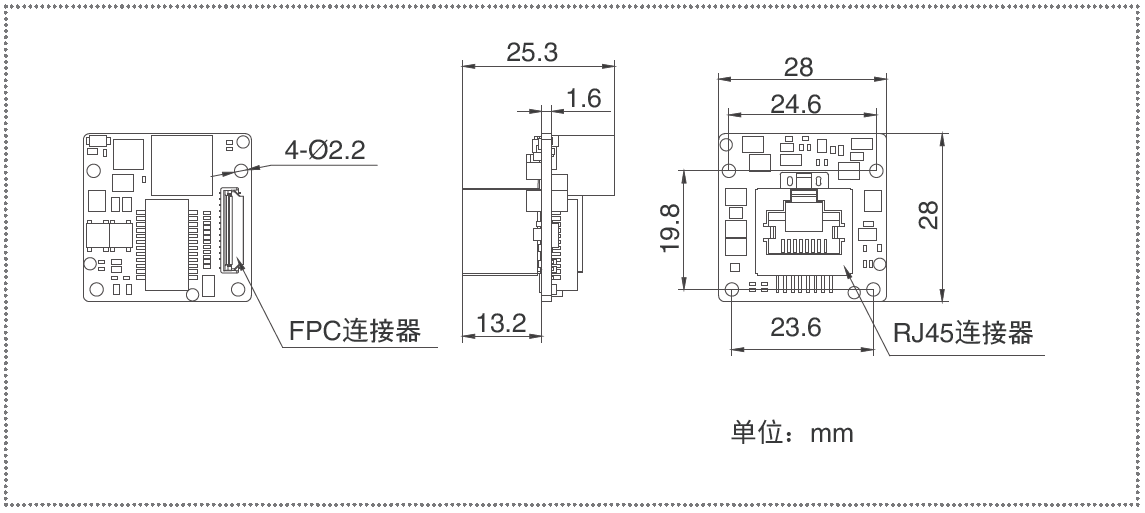

转接板
相机
