VE2S-230-168U3C-S大恒图像金星二代彩色工业相机

金星系列一体式USB3.0（垂直FPC）相机

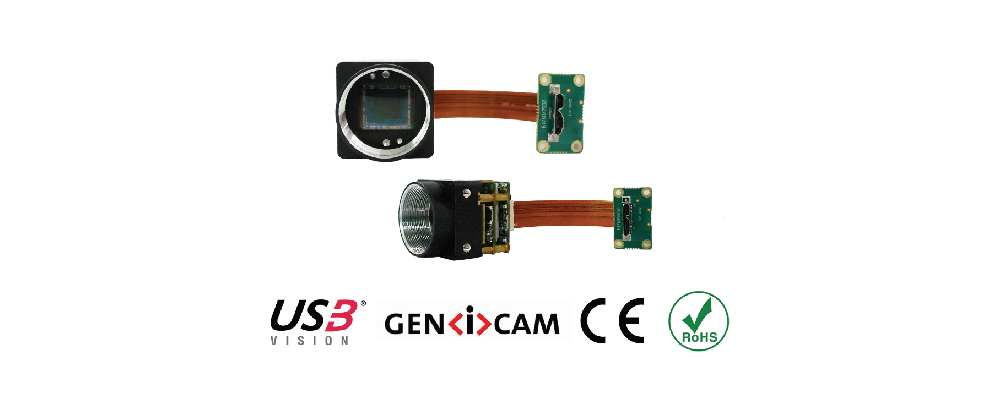

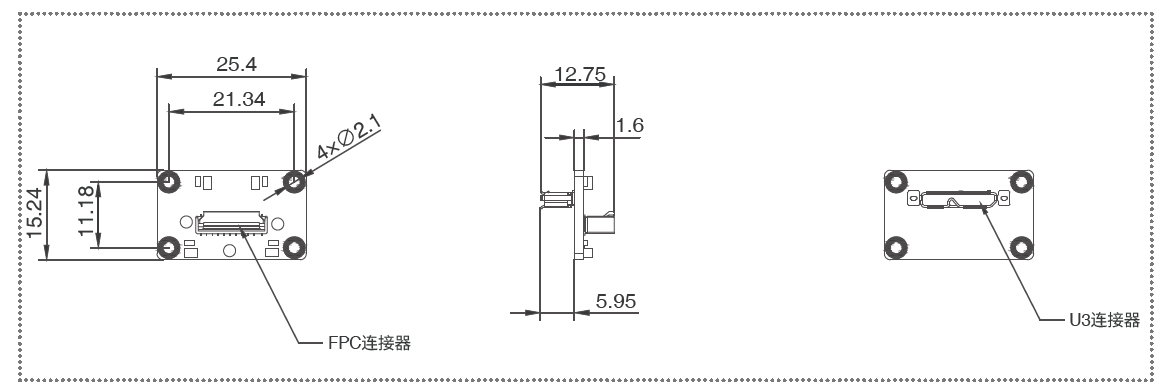

VE2S-230-168U3C-S是大恒图像自主研发的金星二代增强版（VE2S-U3）一体式工业数字相机，相机采用机身+FPC软线+Micro-B转接板的设计，为嵌入式视觉应用提供了更大的灵活性。VE2S-230-168U3C-S采用帧曝光的 Sony IMX174 CMOS 感光芯片，具有性能出色、安装及使用方便等特点，是高可靠性、高性价比的工业数字相机产品。

金星VE2S-U3系列

应用领域

工业检测、医疗、科研、教育等领域。

产品特点

FPC 软排线可选：5cm / 10cm / 20cm
支持 ROI、增益、自动增益、曝光、自动曝光
支持 Binning、像素抽样、Gamma、黑电平、数字移位
彩色相机支持环境光源预设、颜色转换、饱和度功能
黑白相机支持锐化和降噪功能

静态坏点校正
查找表、参数组、计数器和定时器功能
取消参数范围限制，可扩大参数的范围值
提供 512KB 用户数据区用于存放大容量数据和文件

规格参数

型号	VE2S-230-168U3C-S	VE2S-230-168U3M-S
品牌	大恒图像
分辨率	1920×1200
帧率(fps)	168
传感器厂商	Sony
传感器	1/1.2" IMX174 Global shutter CMOS
像元尺寸	5.86μm
模数转换精度	10 bit，12 bit
像素深度	8 bit，10 bit，12 bit

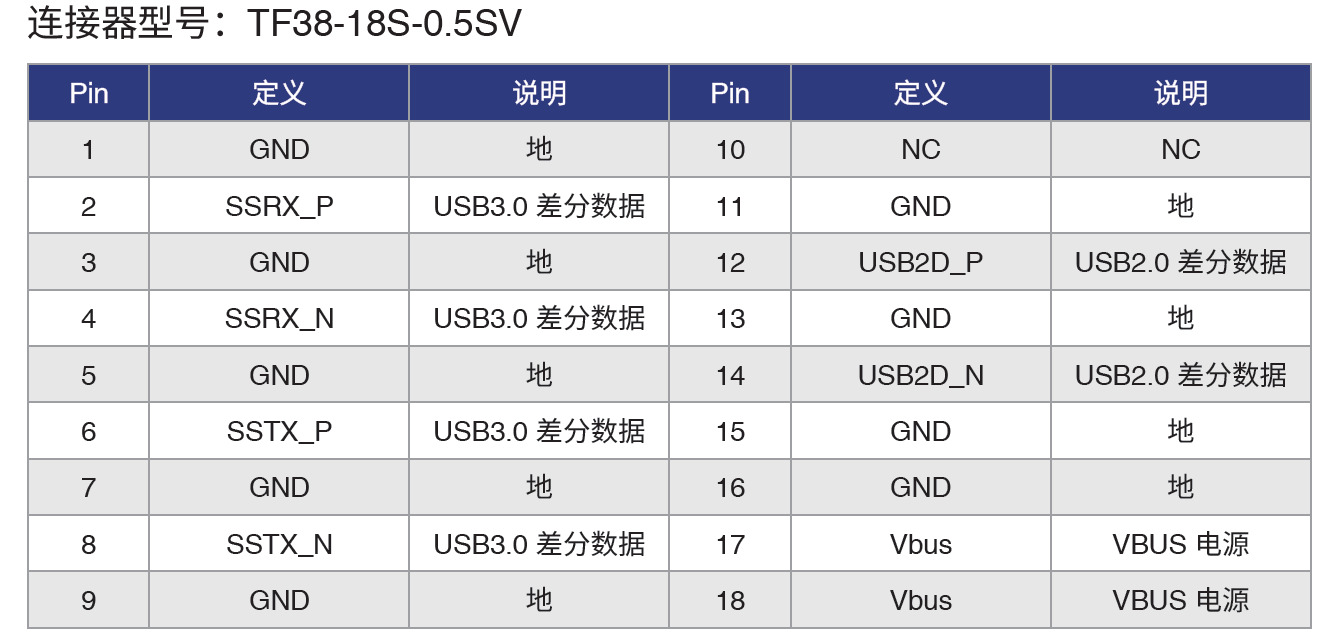

数据接口	USB3.0（垂直FPC）
镜头接口	C

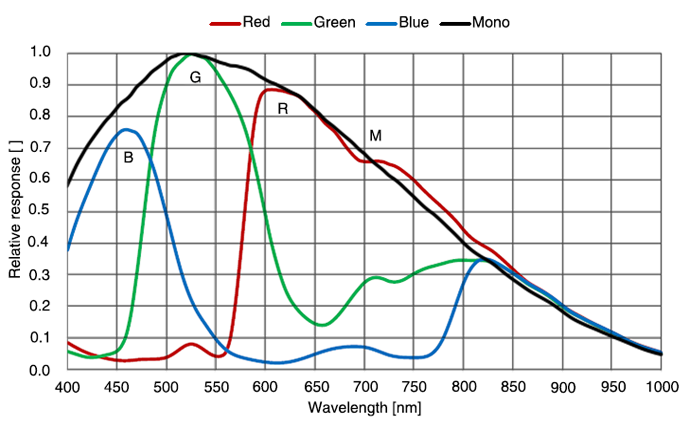

光谱	彩色	黑白
图像数据格式	Bayer RG8/Bayer RG10/Bayer RG12	Mono8 / Mono10 / Mono12
信噪比	45.3 dB	45.2dB
曝光时间	标准：20μs ~ 1s，实际步长：1行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样同	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
镜像翻转	水平镜像，垂直镜像

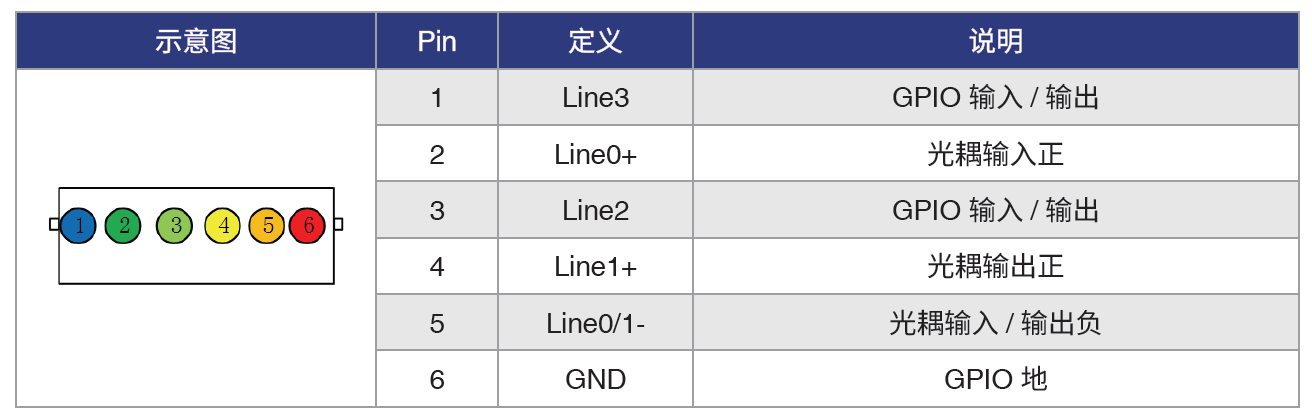

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO ，1 路 UART串口（复用 GPIO）
供电要求	5 VDC，USB3.0总线供电
功率	2.2 W @ 5 VDC
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%

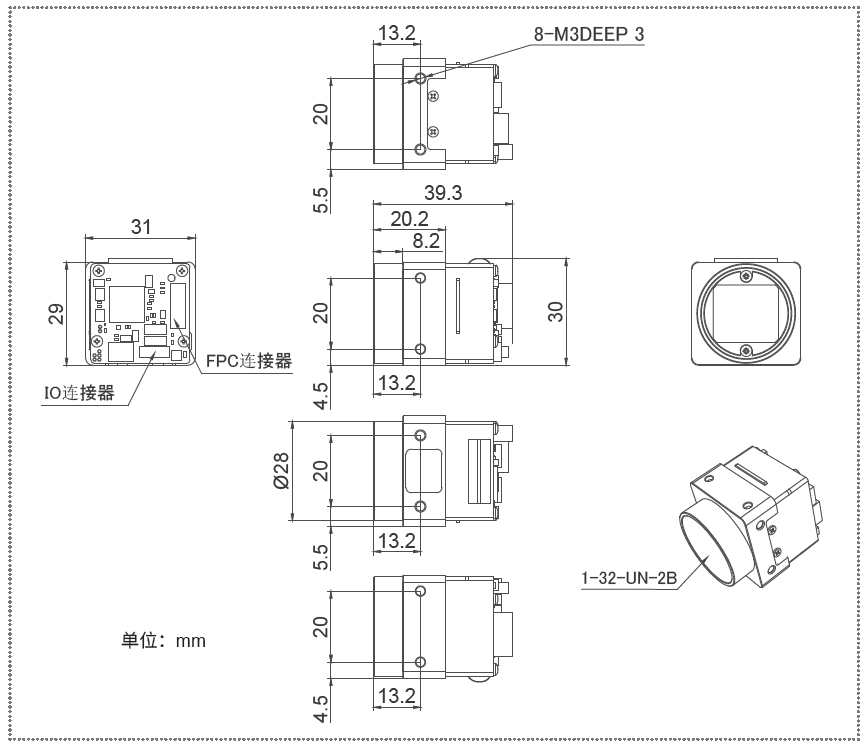

机械尺寸	31 mm（W） × 29 mm（H） × 39.3 mm（L）
重量	30 g
认证及标准	CE，RoHS，USB3 Vision，GenICam
软件	支持 HALCON，MERLIC，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8
